02

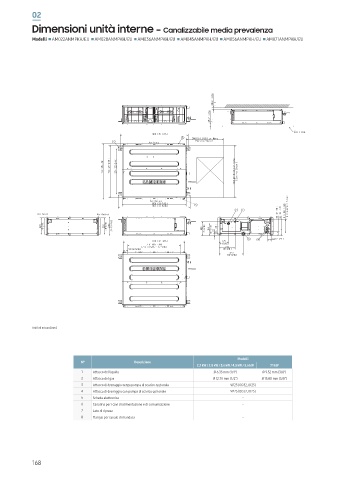

Dimensioni unità interne - Canalizzabile media prevalenza
Modelli AM022ANMPKH/EU AM028ANMPKH/EU AM036ANMPKH/EU AM045ANMPKH/EU AM056ANMPKH/EU AM071ANMPKH/EU

Unità di misura [mm]

Modelli
N° Descrizione
2.2 kW / 2.8 kW / 3.6 kW / 4.5 kW / 5.6 kW 7.1 kW
1 Attacco del liquido Ø 6.35 mm (1/4") Ø 9.52 mm (3/8")
2 Attacco del gas Ø 12.70 mm (1/2") Ø 15.88 mm (5/8")
3 Attacco di drenaggio senza pompa di scarico opzionale VP25 (OD32, ID25)
4 Attacco di drenaggio con pompa di scarico opzionale VP25 (OD32, ID25)
5 Scheda elettronica -
6 Canalina per i cavi di alimentazione e di comunicazione -
7 Lato di ripresa -
8 Flangia per canale di mandata -
