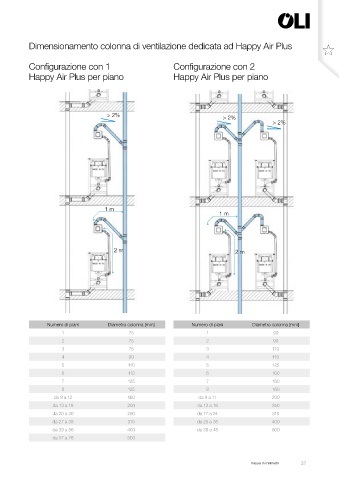

Dimensionamento colonna di ventilazione dedicata ad Happy Air Plus

Conﬁgurazione con 1 Conﬁgurazione con 2

Happy Air Plus per piano Happy Air Plus per piano

> 2% > 2%
> 2%

1 m
1 m

2 m 2 m

Numero di piani Diametro colonna [mm] Numero di piani Diametro colonna [mm]
1 75 1 90
2 75 2 90
3 75 3 110
4 90 4 110
5 110 5 125
6 110 6 160
7 125 7 160
8 125 8 160
da 9 a 12 160 da 9 a 11 200
da 13 a 19 200 da 12 a 16 250
da 20 a 26 250 da 17 a 24 315
da 27 a 38 315 da 25 a 35 400
da 39 a 56 400 da 36 a 48 500
da 57 a 76 500

misure in millimetri 37
