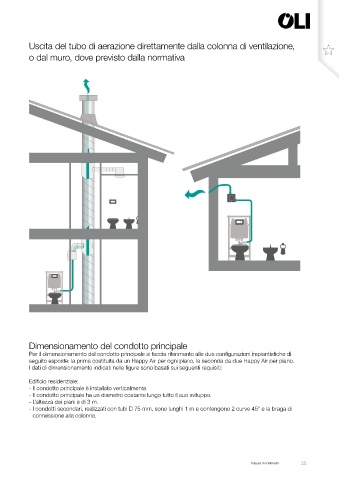

Uscita del tubo di aerazione direttamente dalla colonna di ventilazione,
           o dal muro, dove previsto dalla normativa






























































           Dimensionamento del condotto principale
           Per il dimensionamento del condotto principale si faccia riferimento alle due configurazioni impiantistiche di
           seguito esposte: la prima costituita da un Happy Air per ogni piano, la seconda da due Happy Air per piano.
           I dati di dimensionamento indicati nelle figure sono basati sui seguenti requisiti:

           Edificio residenziale:
           - Il condotto principale è installato verticalmente.
           - Il condotto principale ha un diametro costante lungo tutto il suo sviluppo.
           - L’altezza dei piani è di 3 m.
           - I condotti secondari, realizzati con tubi D 75 mm, sono lunghi 1 m e contengono 2 curve 45° e la braga di
             connessione alla colonna.
