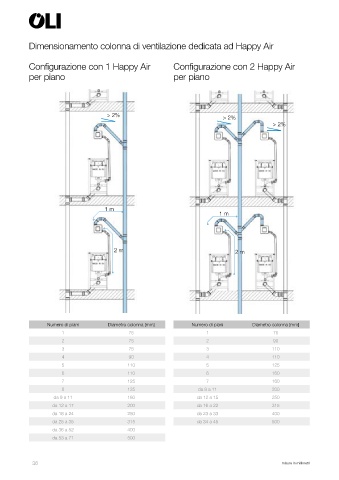

Dimensionamento colonna di ventilazione dedicata ad Happy Air

Conﬁgurazione con 1 Happy Air Conﬁgurazione con 2 Happy Air

per piano per piano

> 2% > 2%
> 2%

1 m
1 m

2 m 2 m

Numero di piani Diametro colonna [mm] Numero di piani Diametro colonna [mm]
1 75 1 75
2 75 2 90
3 75 3 110
4 90 4 110
5 110 5 125
6 110 6 160
7 125 7 160
8 125 da 8 a 11 200
da 9 a 11 160 da 12 a 15 250
da 12 a 17 200 da 16 a 22 315
da 18 a 24 250 da 23 a 33 400
da 25 a 35 315 da 34 a 45 500
da 36 a 52 400
da 53 a 71 500

36 misure in millimetri
