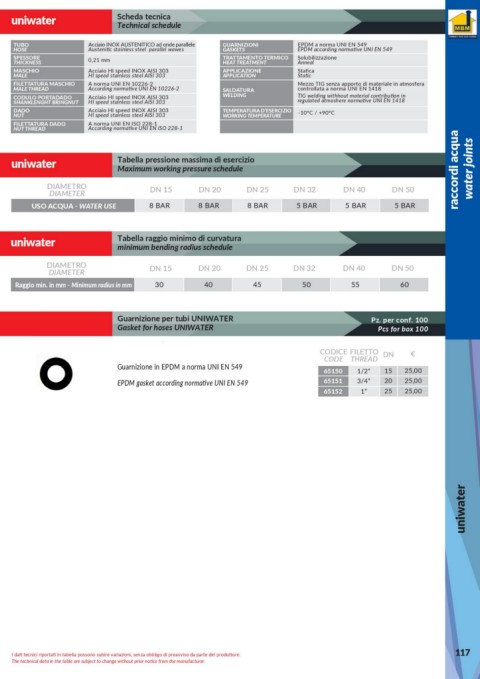

uniwater Scheda tecnica
Technical schedule
TUBO Acciaio INOX AUSTENITICO ad onde parallele GUARNIZIONI EPDM a norma UNI EN 549
HOSE Austenitic stainless steel parallel wawes GASKETS EPDM according normative UNI EN 549
SPESSORE 0,21 mm TRATTAMENTO TERMICO Solubilizzazione
THICKNESS HEAT TREATMENT Anneal
MASCHIO Acciaio HI speed INOX AISI 303 APPLICAZIONE Statica
MALE HI speed stainless steel AISI 303 APPLICATION Static
FILETTATURA MASCHIO A norma UNI EN 10226-2 Mezzo TIG senza apporto di materiale in atmosfera
MALE THREAD According normative UNI EN 10226-2 SALDATURA controllata a norma UNI EN 1418
CODULO PORTADADO Acciaio HI speed INOX AISI 303 WELDING TIG welding withhout material contribution in
SHANKLENGHT BRINGNUT HI speed stainless steel AISI 303 regulated atmoshere normative UNI EN 1418
DADO Acciaio HI speed INOX AISI 303 TEMPERATURA D’ESERCIZIO -10°C / +90°C
NUT HI speed stainless steel AISI 303 WORKING TEMPERATURE
FILETTATURA DADO A norma UNI EN ISO 228-1 APPLICAZIONE Acciaio HI speed INOX AISI 303
NUT THREAD According normative UNI EN ISO 228-1 APPLICATION HI speed stainless steel AISI 303
uniwater Tabella pressione massima di esercizio raccordi acqua water joints
Maximum working pressure schedule
DIAMETRO DN 15 DN 20 DN 25 DN 32 DN 40 DN 50
DIAMETER
USO ACQUA - WATER USE 8 BAR 8 BAR 8 BAR 5 BAR 5 BAR 5 BAR
uniwater Tabella raggio minimo di curvatura
minimum bending radius schedule
DIAMETRO DN 15 DN 20 DN 25 DN 32 DN 40 DN 50
DIAMETER
Raggio min. in mm - Minimum radius in mm 30 40 45 50 55 60
Guarnizione per tubi UNIWATER Pz. per conf. 100
Gasket for hoses UNIWATER Pcs for box 100
CODICE FILETTO DN €
CODE THREAD
Guarnizione in EPDM a norma UNI EN 549
65150 1/2” 15 25,00
15
EPDM gasket according normative UNI EN 549 65151 3/4” 20 25,00
65152 1” 25 25,00
uniwater
117
I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore.
The technical data in the table are subject to change without prior notice from the manufacturer.
