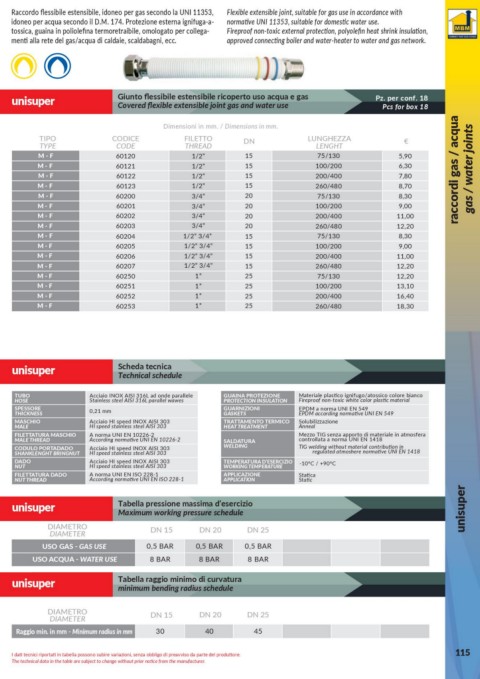

Page 117 - MBM - CATALISTINO 21

Raccordo flessibile estensibile, idoneo per gas secondo la UNI 11353, Flexible extensible joint, suitable for gas use in accordance with
idoneo per acqua secondo il D.M. 174. Protezione esterna ignifuga-a- normative UNI 11353, suitable for domestic water use.
tossica, guaina in poliolefina termoretraibile, omologato per collega- Fireproof non-toxic external protection, polyolefin heat shrink insulation,
menti alla rete del gas/acqua di caldaie, scaldabagni, ecc. approved connecting boiler and water-heater to water and gas network.

unisuper Giunto flessibile estensibile ricoperto uso acqua e gas Pz. per conf. 18
Covered flexible extensible joint gas and water use
Pcs for box 18

Dimensioni in mm. / Dimensions in mm.
TIPO CODICE FILETTO DN LUNGHEZZA €
TYPE CODE THREAD LENGHT
M - F 60120 1/2” 15 75/130 5,90
M - F 60121 1/2” 15 100/200 6,30
M - F 60122 1/2” 15 200/400 7,80 raccordi gas / acqua gas / water joints
M - F 60123 1/2” 15 260/480 8,70
M - F 60200 3/4” 20 75/130 8,30
M - F 60201 3/4” 20 100/200 9,00
M - F 60202 3/4” 20 200/400 11,00
M - F 60203 3/4” 20 260/480 12,20
M - F 60204 1/2” 3/4” 15 75/130 8,30
M - F 60205 1/2” 3/4” 15 100/200 9,00
M - F 60206 1/2” 3/4” 15 200/400 11,00
M - F 60207 1/2” 3/4” 15 260/480 12,20
M - F 60250 1” 25 75/130 12,20
M - F 60251 1” 25 100/200 13,10
M - F 60252 1” 25 200/400 16,40
M - F 60253 1” 25 260/480 18,30

unisuper Scheda tecnica
Technical schedule

TUBO Acciaio INOX AISI 316L ad onde parallele GUAINA PROTEZIONE Materiale plastico ignifugo/atossico colore bianco
HOSE Stainless steel AISI 316L parallel wawes PROTECTION INSULATION Fireproof non-toxic white color plastic material
SPESSORE 0,21 mm GUARNIZIONI EPDM a norma UNI EN 549
THICKNESS GASKETS EPDM according normative UNI EN 549
MASCHIO Acciaio HI speed INOX AISI 303 TRATTAMENTO TERMICO Solubilizzazione
MALE HI speed stainless steel AISI 303 HEAT TREATMENT Anneal
FILETTATURA MASCHIO A norma UNI EN 10226-2 Mezzo TIG senza apporto di materiale in atmosfera
MALE THREAD According normative UNI EN 10226-2 SALDATURA controllata a norma UNI EN 1418
CODULO PORTADADO Acciaio HI speed INOX AISI 303 WELDING TIG welding without material contribution in
SHANKLENGHT BRINGNUT HI speed stainless steel AISI 303 regulated atmoshere normative UNI EN 1418
DADO Acciaio HI speed INOX AISI 303 TEMPERATURA D’ESERCIZIO -10°C / +90°C
NUT HI speed stainless steel AISI 303 WORKING TEMPERATURE
APPLICAZIONE
Acciaio HI speed INOX AISI 303
FILETTATURA DADO A norma UNI EN ISO 228-1 APPLICAZIONE Statica
HI speed stainless steel AISI 303
NUT THREAD According normative UNI EN ISO 228-1 APPLICATION Static
APPLICATION
unisuper Tabella pressione massima d’esercizio unisuper
Maximum working pressure schedule
DIAMETRO DN 15 DN 20 DN 25
DIAMETER
USO GAS - GAS USE 0,5 BAR 0,5 BAR 0,5 BAR
USO ACQUA - WATER USE 8 BAR 8 BAR 8 BAR

unisuper Tabella raggio minimo di curvatura
minimum bending radius schedule

DIAMETRO DN 15 DN 20 DN 25
DIAMETER
Raggio min. in mm - Minimum radius in mm 30 40 45

115
I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore.
The technical data in the table are subject to change without prior notice from the manufacturer.
