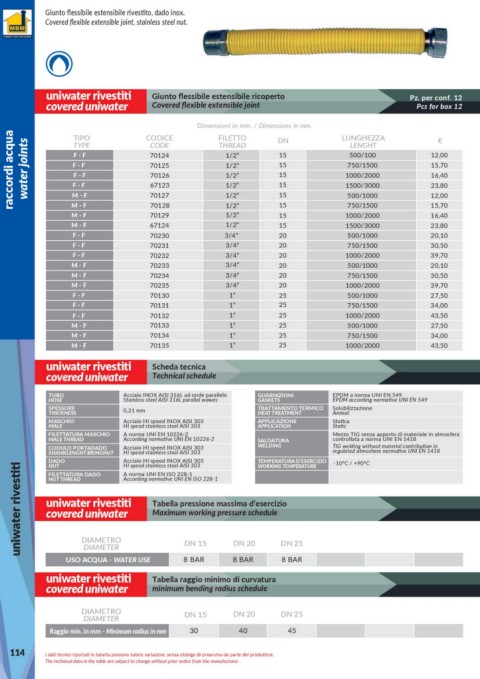

Page 116 - MBM - CATALISTINO 21

Giunto flessibile estensibile rivestito, dado inox.
Covered flexible extensible joint, stainless steel nut.

uniwater rivestiti Giunto flessibile estensibile ricoperto Pz. per conf. 12
covered uniwater Covered flexible extensible joint Pcs for box 12

Dimensioni in mm. / Dimensions in mm. LUNGHEZZA €
raccordi acqua water joints F - F 70124 1/2” 15 1000/2000 12,00
FILETTO
TIPO
CODICE
DN
THREAD
TYPE
LENGHT
CODE
500/100
F - F
1/2”
70125
15,70
750/1500
15
15
F - F
16,40
1/2”
70126
F - F
15
1500/3000
1/2”
67123
23,80
M - F
500/1000
M - F
15,70
70128
750/1500
15
1/2”
15
M - F 70127 1/2” 15 1000/2000 12,00
16,40
1/2”
70129
M - F 67124 1/2” 15 1500/3000 23,80
F - F 70230 3/4” 20 500/1000 20,10
F - F 70231 3/4” 20 750/1500 30,50
F - F 70232 3/4” 20 1000/2000 39,70
M - F 70233 3/4” 20 500/1000 20,10
M - F 70234 3/4” 20 750/1500 30,50
M - F 70235 3/4” 20 1000/2000 39,70
F - F 70130 1” 25 500/1000 27,50
F - F 70131 1” 25 750/1500 34,00
F - F 70132 1” 25 1000/2000 43,50
M - F 70133 1” 25 500/1000 27,50
M - F 70134 1” 25 750/1500 34,00
M - F 70135 1” 25 1000/2000 43,50
uniwater rivestiti Scheda tecnica
covered uniwater Technical schedule
TUBO Acciaio INOX AISI 316L ad onde parallele GUARNIZIONI EPDM a norma UNI EN 549
HOSE Stainless steel AISI 316L parallel wawes GASKETS EPDM according normative UNI EN 549
SPESSORE 0,21 mm TRATTAMENTO TERMICO Solubilizzazione
THICKNESS HEAT TREATMENT Anneal
MASCHIO Acciaio HI speed INOX AISI 303 APPLICAZIONE Statica
MALE HI speed stainless steel AISI 303 APPLICATION Static
FILETTATURA MASCHIO A norma UNI EN 10226-2 Mezzo TIG senza apporto di materiale in atmosfera
MALE THREAD According normative UNI EN 10226-2 SALDATURA controllata a norma UNI EN 1418
CODULO PORTADADO Acciaio HI speed INOX AISI 303 WELDING TIG welding without material contribution in
SHANKLENGHT BRINGNUT HI speed stainless steel AISI 303 regulated atmoshere normative UNI EN 1418
DADO Acciaio HI speed INOX AISI 303 TEMPERATURA D’ESERCIZIO Acciaio HI speed INOX AISI 303
-10°C / +90°C
WORKING TEMPERATURE
HI speed stainless steel AISI 303
uniwater rivestiti uniwater rivestiti Tabella pressione massima d’esercizio
NUT
A norma UNI EN ISO 228-1
FILETTATURA DADO
APPLICAZIONE
HI speed stainless steel AISI 303
According normative UNI EN ISO 228-1
APPLICATION
NUT THREAD
covered uniwater
Maximum working pressure schedule
DIAMETRO
DIAMETER
USO ACQUA - WATER USE DN 15 DN 20 DN 25
8 BAR
8 BAR
8 BAR
uniwater rivestiti Tabella raggio minimo di curvatura
covered uniwater minimum bending radius schedule
DIAMETRO DN 15 DN 20 DN 25
DIAMETER
Raggio min. in mm - Minimum radius in mm 30 40 45
114 I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore.
The technical data in the table are subject to change without prior notice from the manufacturer.
