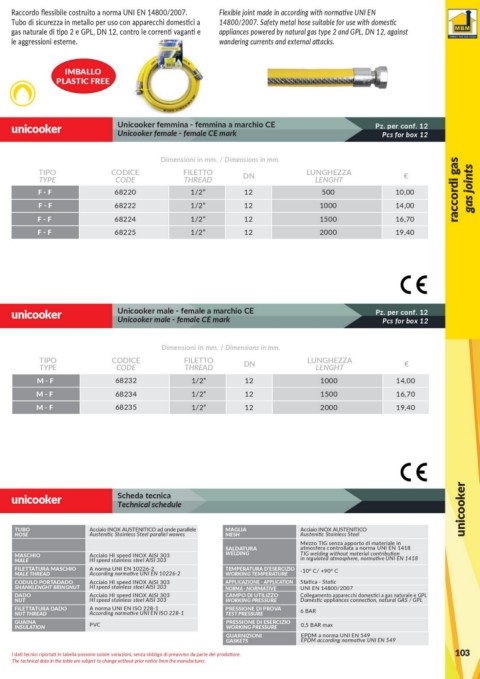

Page 105 - MBM - CATALISTINO 21

Raccordo flessibile costruito a norma UNI EN 14800/2007. Flexible joint made in according with normative UNI EN
Tubo di sicurezza in metallo per uso con apparecchi domestici a 14800/2007. Safety metal hose suitable for use with domestic
gas naturale di tipo 2 e GPL, DN 12, contro le correnti vaganti e appliances powered by natural gas type 2 and GPL, DN 12, against
le aggressioni esterne. wandering currents and external attacks.

IMBALLO
PLASTIC FREE

unicooker Unicooker femmina - femmina a marchio CE Pz. per conf. 12
Unicooker female - female CE mark
Pcs for box 12

Dimensioni in mm. / Dimensions in mm.
TIPO CODICE FILETTO DN LUNGHEZZA €
TYPE CODE THREAD LENGHT
F - F 68220 1/2” 12 500 10,00 raccordi gas gas joints
F - F 68222 1/2” 12 1000 14,00
F - F 68224 1/2” 12 1500 16,70
F - F 68225 1/2” 12 2000 19,40

unicooker Unicooker male - female a marchio CE Pz. per conf. 12
Unicooker male - female CE mark
Pcs for box 12

Dimensioni in mm. / Dimensions in mm.
TIPO CODICE FILETTO DN LUNGHEZZA €
TYPE CODE THREAD LENGHT
M - F 68232 1/2” 12 1000 14,00
M - F 68234 1/2” 12 1500 16,70
M - F 68235 1/2” 12 2000 19,40

unicooker Scheda tecnica unicooker
Technical schedule

TUBO Acciaio INOX AUSTENITICO ad onde parallele MAGLIA Acciaio INOX AUSTENITICO
HOSE Austenitic Stainless Steel parallel wawes MESH Austenitic Stainless Steel
Mezzo TIG senza apporto di materiale in
SALDATURA atmosfera controllata a norma UNI EN 1418
MASCHIO Acciaio HI speed INOX AISI 303 WELDING TIG welding without material contribution
MALE HI speed stainless steel AISI 303 in regulated atmosphere, normative UNI EN 1418
FILETTATURA MASCHIO A norma UNI EN 10226-2 TEMPERATURA D’ESERCIZIO -10° C/ +90° C
MALE THREAD According normative UNI EN 10226-2 WORKING TEMPERATURE
CODULO PORTADADO Acciaio HI speed INOX AISI 303 APPLICAZIONE - APPLICATION Statica - Static
SHANKLENGHT BRINGNUT HI speed stainless steel AISI 303 NORMA - NORMATIVE UNI EN 14800/2007
DADO Acciaio HI speed INOX AISI 303 CAMPO DI UTILIZZO Collegamento apparecchi domestici a gas naturale e GPL
NUT HI speed stainless steel AISI 303 WORKING PRESSURE Domestic appliances connection, natural GAS / GPL
FILETTATURA DADO A norma UNI EN ISO 228-1 PRESSIONE DI PROVA 6 BAR
NUT THREAD According normative UNI EN ISO 228-1 TEST PRESSURE
GUAINA PVC PRESSIONE DI ESERCIZIO 0,5 BAR max
INSULATION WORKING PRESSURE
GUARNIZIONI EPDM a norma UNI EN 549
GASKETS EPDM according normative UNI EN 549
I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore. 103
The technical data in the table are subject to change without prior notice from the manufacturer.
