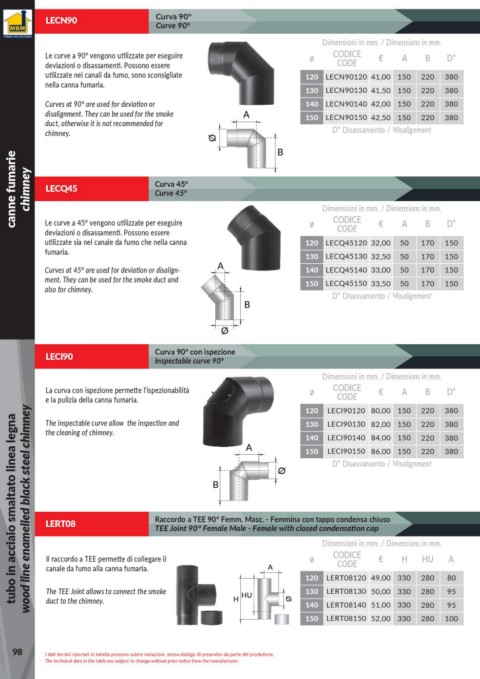

Page 100 - MBM - CATALISTINO 21

LECN90 Curva 90°
Curve 90°

Dimensioni in mm. / Dimensions in mm.
Le curve a 90° vengono utilizzate per eseguire ø CODICE € A B D*
deviazioni o disassamenti. Possono essere CODE
utilizzate nei canali da fumo, sono sconsigliate 120 LECN90120 41,00 150 220 380
nella canna fumaria.
130 LECN90130 41,50 150 220 380
Curves at 90° are used for deviation or 140 LECN90140 42,00 150 220 380
disalignment. They can be used for the smoke 150 LECN90150 42,50 150 220 380
duct, otherwise it is not recommended for
chimney. D* Disassamento / Misalignment

canne fumarie chimney LECQ45 Curva 45° Dimensioni in mm. / Dimensions in mm.

Curve 45°

Le curve a 45° vengono utilizzate per eseguire
CODE
deviazioni o disassamenti. Possono essere ø CODICE € A B D*
utilizzate sia nel canale da fumo che nella canna 120 LECQ45120 32,00 50 170 150
fumaria. 130 LECQ45130 32,50 50 170 150

Curves at 45° are used for deviation or disalign- 140 LECQ45140 33,00 50 170 150
ment. They can be used for the smoke duct and 150 LECQ45150 33,50 50 170 150
also for chimney.
D* Disassamento / Misalignment

LECI90 Curva 90° con ispezione
Inspectable curve 90°
Dimensioni in mm. / Dimensions in mm.

La curva con ispezione permette l’ispezionabilità ø CODICE € A B D*
e la pulizia della canna fumaria. CODE
wood line enamelled black steel chimney
120 LECI90120 80,00 150 220 380
tubo in acciaio smaltato linea legna
The inspectable curve allow the inspection and 130 LECI90130 82,00 150 220 380
the cleaning of chimney.
140 LECI90140 84,00 150 220 380
150 LECI90150 86,00 150 220 380
D* Disassamento / Misalignment

LERT08 Raccordo a TEE 90° Femm. Masc. - Femmina con tappo condensa chiuso
TEE Joint 90° Female Male - Female with closed condensation cap
Dimensioni in mm. / Dimensions in mm.

Il raccordo a TEE permette di collegare il ø CODICE € H HU A
CODE
canale da fumo alla canna fumaria.
120 LERT08120 49,00 330 280 80
The TEE Joint allows to connect the smoke 130 LERT08130 50,00 330 280 95
duct to the chimney. 140 LERT08140 51,00 330 280 95

150 LERT08150 52,00 330 280 100

98 I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore.
The technical data in the table are subject to change without prior notice from the manufacturer.
