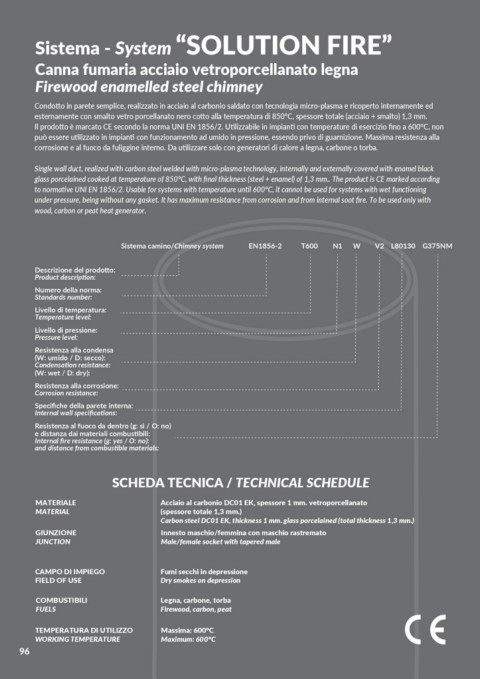

Page 98 - MBM - CATALISTINO 21

Sistema - System “SOLUTION FIRE”

Canna fumaria acciaio vetroporcellanato legna

Firewood enamelled steel chimney

Condotto in parete semplice, realizzato in acciaio al carbonio saldato con tecnologia micro-plasma e ricoperto internamente ed
esternamente con smalto vetro porcellanato nero cotto alla temperatura di 850°C, spessore totale (acciaio + smalto) 1,3 mm.
Il prodotto è marcato CE secondo la norma UNI EN 1856/2. Utilizzabile in impianti con temperature di esercizio fino a 600°C, non
può essere utilizzato in impianti con funzionamento ad umido in pressione, essendo privo di guarnizione. Massima resistenza alla
corrosione e al fuoco da fuliggine interno. Da utilizzare solo con generatori di calore a legna, carbone o torba.

Single wall duct, realized with carbon steel welded with micro-plasma technology, internally and externally covered with enamel black
glass porcelained cooked at temperature of 850°C, with final thickness (steel + enamel) of 1,3 mm.. The product is CE marked according
to normative UNI EN 1856/2. Usable for systems with temperature until 600°C, it cannot be used for systems with wet functioning
under pressure, being without any gasket. It has maximum resistance from corrosion and from internal soot fire. To be used only with
wood, carbon or peat heat generator.

Sistema camino/Chimney system EN1856-2 T600 N1 W V2 L80130 G375NM

Descrizione del prodotto:
Product description:
Numero della norma:
Standards number:
Livello di temperatura:
Temperature level:
Livello di pressione:
Pressure level:
Resistenza alla condensa
(W: umido / D: secco):
Condensation resistance:
(W: wet / D: dry):
Resistenza alla corrosione:
Corrosion resistance:
Specifiche della parete interna:
Internal wall specifications:
Resistenza al fuoco da dentro (g: sì / O: no)
e distanza dai materiali combustibili:
Internal fire resistance (g: yes / O: no):
and distance from combustible materials:

SCHEDA TECNICA / TECHNICAL SCHEDULE

MATERIALE Acciaio al carbonio DC01 EK, spessore 1 mm. vetroporcellanato
MATERIAL (spessore totale 1,3 mm.)
Carbon steel DC01 EK, thickness 1 mm. glass porcelained (total thickness 1,3 mm.)
GIUNZIONE Innesto maschio/femmina con maschio rastremato
JUNCTION Male/female socket with tapered male

CAMPO DI IMPIEGO Fumi secchi in depressione
FIELD OF USE Dry smokes on depression

COMBUSTIBILI Legna, carbone, torba
FUELS Firewood, carbon, peat

TEMPERATURA DI UTILIZZO Massima: 600°C
WORKING TEMPERATURE Maximum: 600°C
