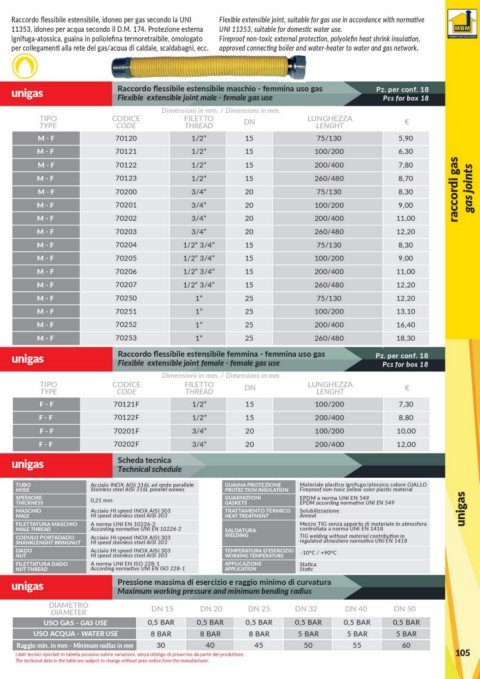

Page 107 - MBM - CATALISTINO 21

Raccordo flessibile estensibile, idoneo per gas secondo la UNI Flexible extensible joint, suitable for gas use in accordance with normative
11353, idoneo per acqua secondo il D.M. 174. Protezione esterna UNI 11353, suitable for domestic water use.
ignifuga-atossica, guaina in poliolefina termoretraibile, omologato Fireproof non-toxic external protection, polyolefin heat shrink insulation,
per collegamenti alla rete del gas/acqua di caldaie, scaldabagni, ecc. approved connecting boiler and water-heater to water and gas network.

unigas Raccordo flessibile estensibile maschio - femmina uso gas Pz. per conf. 18
Flexible extensible joint male - female gas use
Pcs for box 18
Dimensioni in mm. / Dimensions in mm.
TIPO CODICE FILETTO DN LUNGHEZZA €
TYPE CODE THREAD LENGHT
M - F 70120 1/2” 15 75/130 5,90

M - F 70121 1/2” 15 100/200 6,30
M - F 70122 1/2” 15 200/400 7,80
M - F 70123 1/2” 15 260/480 8,70
M - F 70200 3/4” 20 75/130 8,30 raccordi gas gas joints
M - F 70201 3/4” 20 100/200 9,00
M - F 70202 3/4” 20 200/400 11,00
M - F 70203 3/4” 20 260/480 12,20
M - F 70204 1/2” 3/4” 15 75/130 8,30
M - F 70205 1/2” 3/4” 15 100/200 9,00
M - F 70206 1/2” 3/4” 15 200/400 11,00
M - F 70207 1/2” 3/4” 15 260/480 12,20
M - F 70250 1” 25 75/130 12,20
M - F 70251 1” 25 100/200 13,10

M - F 70252 1” 25 200/400 16,40
M - F 70253 1” 25 260/480 18,30
unigas Raccordo flessibile estensibile femmina - femmina uso gas Pz. per conf. 18
Flexible extensible joint female - female gas use
Pcs for box 18
Dimensioni in mm. / Dimensions in mm.
TIPO CODICE FILETTO DN LUNGHEZZA €
TYPE CODE THREAD LENGHT
F - F 70121F 1/2” 15 100/200 7,30
F - F 70122F 1/2” 15 200/400 8,80
F - F 70201F 3/4” 20 100/200 10,00
F - F 70202F 3/4” 20 200/400 12,00

unigas Scheda tecnica
Technical schedule
TUBO Acciaio INOX AISI 316L ad onde parallele GUAINA PROTEZIONE Materiale plastico ignifugo/atossico colore GIALLO
HOSE Stainless steel AISI 316L parallel wawes PROTECTION INSULATION Fireproof non-toxic yellow color plastic material
SPESSORE GUARNIZIONI EPDM a norma UNI EN 549
THICKNESS 0,21 mm GASKETS EPDM according normative UNI EN 549
MASCHIO Acciaio HI speed INOX AISI 303 TRATTAMENTO TERMICO Solubilizzazione unigas
MALE HI speed stainless steel AISI 303 HEAT TREATMENT Anneal
FILETTATURA MASCHIO A norma UNI EN 10226-2 Mezzo TIG senza apporto di materiale in atmosfera
MALE THREAD According normative UNI EN 10226-2 SALDATURA controllata a norma UNI EN 1418
CODULO PORTADADO Acciaio HI speed INOX AISI 303 WELDING TIG welding without material contribution in
SHANKLENGHT BRINGNUT HI speed stainless steel AISI 303 regulated atmoshere normative UNI EN 1418
DADO Acciaio HI speed INOX AISI 303 TEMPERATURA D’ESERCIZIO -10°C / +90°C
NUT HI speed stainless steel AISI 303 WORKING TEMPERATURE
APPLICAZIONE
Statica
FILETTATURA DADO A norma UNI EN ISO 228-1 APPLICAZIONE Acciaio HI speed INOX AISI 303
APPLICATION
NUT THREAD According normative UNI EN ISO 228-1 APPLICATION HI speed stainless steel AISI 303
Static
unigas Pressione massima di esercizio e raggio minimo di curvatura
Maximum working pressure and minimum bending radius
DIAMETRO DN 15 DN 20 DN 25 DN 32 DN 40 DN 50
DIAMETER
USO GAS - GAS USE 0,5 BAR 0,5 BAR 0,5 BAR 0,5 BAR 0,5 BAR 0,5 BAR
USO ACQUA - WATER USE 8 BAR 8 BAR 8 BAR 5 BAR 5 BAR 5 BAR
Raggio min. in mm - Minimum radius in mm 30 40 45 50 55 60
I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore. 105
The technical data in the table are subject to change without prior notice from the manufacturer.
