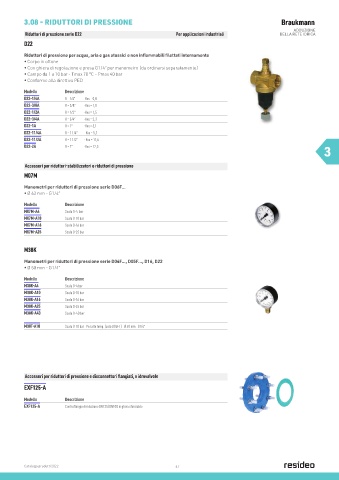

Page 46 - RESIDEO - HONEYWELL HOME - CATALOGO RESIDEO

3.08 - RIDUTTORI DI PRESSIONE Braukmann
ADDUZIONE
Riduttori di pressione serie D22 Per applicazioni industriali DELLA RETE IDRICA
D22
Riduttori di pressione per acqua, aria e gas atossici e non infiammabili filettati internamente
• Corpo in ottone
• Con ghiera di regolazione e presa G1/4” per manometro (da ordinarsi separatamente)
• Campo da 1 a 10 bar - Tmax 70 °C - Pmax 40 bar
• Conforme alla direttiva PED
Modello Descrizione
D22-1/4A R = 1/4” -Kvs = 0,8
D22-3/8A R = 3/8” -Kvs = 1,0
D22-1/2A R = 1/2” -Kvs = 1,5
D22-3/4A R = 3/4” -Kvs = 2,3
D22-1A R = 1” -Kvs = 5,1
D22-11/4A R = 1 1/4” - Kvs = 5,7
D22-11/2A R = 1 1/2” - Kvs = 11,6
3
D22-2A R = 2” -Kvs = 12,5

Accessori per riduttori-stabilizzatori e riduttori di pressione
M07M
Manometri per riduttori di pressione serie D06F...
• Ø 63 mm - G1/4”
Modello Descrizione
M07M-A4 Scala 0-4 bar
M07M-A10 Scala 0-10 bar
M07M-A16 Scala 0-16 bar
M07M-A25 Scala 0-25 bar

M38K

Manometri per riduttori di pressione serie D04F..., D05F..., D16, D22
• Ø 50 mm - G1/4”
Modello Descrizione
M38K-A4 Scala 0-4 bar
M38K-A10 Scala 0-10 bar
M38K-A16 Scala 0-16 bar
M38K-A25 Scala 0-25 bar
M38K-A40 Scala 0-40 bar

M38T-A10 Scala 0-10 bar - Per alte temp. (solo D05FT) - Ø 50 mm - G1/4”

Accessori per riduttori di pressione e disconnettori flangiati, e idrovalvole
EXF125-A

Modello Descrizione
EXF125-A Controflangia di riduzione DN125/DN100 in ghisa sferoidale

Catalogo prodotti 2022 47
