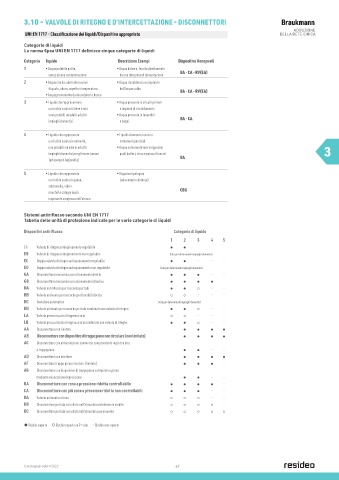

Page 48 - RESIDEO - HONEYWELL HOME - CATALOGO RESIDEO

3.10 - VALVOLE DI RITEGNO E D’INTERCETTAZIONE - DISCONNETTORI Braukmann
ADDUZIONE
UNI:EN 1717 - Classificazione dei liquidi/Dispositivo appropriato DELLA RETE IDRICA
Categorie di liquidi
La norma €pea UNI EN 1717 definisce cinque categorie di liquidi

Categoria liquido Descrizione Esempi Dispositivo Honeywell
1 • Acqua potabile pulita, • Acqua da bere, fornita direttamente BA - CA - RV(EA)
senza alcuna contaminazione da una tubazione di alimentazione
2 • Acqua che ha subito alterazioni • Acqua riscaldata in un impianto
di gusto, odore, aspetto o temperatura dell’acqua calda BA - CA - RV(EA)
• Acqua proveniente da miscelatori o docce
3 • Liquidi che rappresentano • Acqua presente in circuiti primari
un rischio sanitario lieve e non e impianti di riscaldamento
sono potabili né adatti ad altri • Acqua presente in lavandini BA - CA
impieghi domestici o bagni

4 • Liquido che rappresenta • Liquidi altamente tossici o
un rischio sanitario notevole, contenenti pesticidi
non potabile né adatto ad altri • Acqua contenente microorganismi 3
impieghi domestici per gli esseri umani quali batteri, virus e parassiti nocivi BA
(ad esempio legionella)

5 • Liquido che rappresenta • Organismi patogeni
un rischio sanitario grave, (ad esempio cholerae)
salmonella, vibrio CBU
nonché la categoria più
inquinante compresa nell’elenco

Sistemi antiriflusso secondo UNI EN 1717
Tabella delle unità di protezione indicate per le varie categorie di liquidi
Dispositivi antiriflusso Categoria di liquido
1 2 3 4 5
EA Valvola di ritegno antinquinamento regolabile   - - -
EB Valvola di ritegno antinquinamento non regolabile Solo per determinati impieghi domestici
EC Doppia valvola di ritegno antinquinamento regolabile   - - -
ED Doppia valvola di ritegno antinquinamento non regolabile Solo per determinati impieghi domestici
GA Disconnettore meccanico con azionamento diretto    - -
GB Disconnettore meccanico con azionamento idraulico     -
HA Valvola antiriflusso per raccordo per tubi    - -
HB Valvola antivuoto per raccordo per flessibili doccia   - - -
HC Deviatore automatico Solo per determinati impieghi domestici
HD Valvola antivuoto per raccordo per tubi combinata con valvola di ritegno    - -
LA Valvola pressurizzata di ingresso aria   - - -
LB Valvola pressurizzata di ingresso aria combinata con valvola di ritegno    - -
AA Disconnettore non limitato    
AB Disconnettore con dispositivo di troppo pieno non circolare (non limitato)    
AC Disconnettore con alimentazione sommersa comprendente ingresso aria
e troppopieno   - -
AD Disconnettore con iniettore    
AF Disconnettore troppo pieno circolare (limitato)    -
AG Disconnettore con dispositivo di troppopieno sottoposto a prova
mediante misurazione depressione   - -
BA Disconnettore con zona a pressione ridotta controllabile     -
CA Disconnettore con più zone a pressione ridotta non controllabili    - -
DA Valvola antivuoto in linea    - -
DB Disconnettore per tubi con sfiato nell’atmosfera ed elemento mobile     -
DC Disconnettore per tubi con sfiato nell’atmosfera permanente     

 Rischio coperto  Rischio coperto se P = atm - Rischio non coperto

Catalogo prodotti 2022 49
