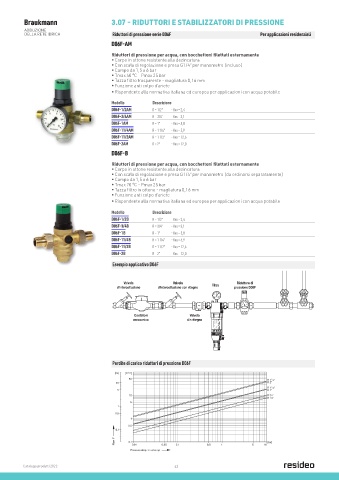

Page 41 - RESIDEO - HONEYWELL HOME - CATALOGO RESIDEO

Braukmann 3.07 - RIDUTTORI E STABILIZZATORI DI PRESSIONE
ADDUZIONE
DELLA RETE IDRICA Riduttori di pressione serie D06F Per applicazioni residenziali
D06F-AM
Riduttori di pressione per acqua, con bocchettoni filettati esternamente
• Corpo in ottone resistente alla dezincatura
• Con scala di regolazione e presa G1/4” per manometro (incluso)
• Campo da 1,5 a 6 bar
• Tmax 40 °C - Pmax 25 bar
• Tazza filtro trasparente - magliatura 0,16 mm
• Funzione anti colpo d’ariete
• Rispondente alla normativa italiana ed europea per applicazioni con acqua potabile

Modello Descrizione
D06F-1/2AM R = 1/2” - Kvs = 2,4
D06F-3/4AM R = 3/4” - Kvs = 3,1
D06F-1AM R = 1” - Kvs = 5,8
D06F-11/4AM R = 1 1/4” - Kvs = 5,9
D06F-11/2AM R = 1 1/2” - Kvs = 12,6
D06F-2AM R = 2” - Kvs = 12,0
D06F-B
Riduttori di pressione per acqua, con bocchettoni filettati esternamente
• Corpo in ottone resistente alla dezincatura
• Con scala di regolazione e presa G1/4” per manometro (da ordinarsi separatamente)
• Campo da 1,5 a 6 bar
• Tmax 70 °C - Pmax 25 bar
• Tazza filtro in ottone - magliatura 0,16 mm
• Funzione anti colpo d’ariete
• Rispondente alla normativa italiana ed europea per applicazioni con acqua potabile

Modello Descrizione
D06F-1/2B R = 1/2” - Kvs = 2,4
D06F-3/4B R = 3/4” - Kvs = 3,1
D06F-1B R = 1” - Kvs = 5,8
D06F-11/4B R = 1 1/4” - Kvs = 5,9
D06F-11/2B R = 1 1/2” - Kvs = 12,6
D06F-2B R = 2” - Kvs = 12,0
Esempio applicativo D06F

Valvola Valvola Riduttore di
d'intercettazione d'intercettazione con ritegno Filtro pressione D06F

Contatore Valvola
meccanico din ritegno

Perdite di carico riduttori di pressione D06F

Catalogo prodotti 2022 42
