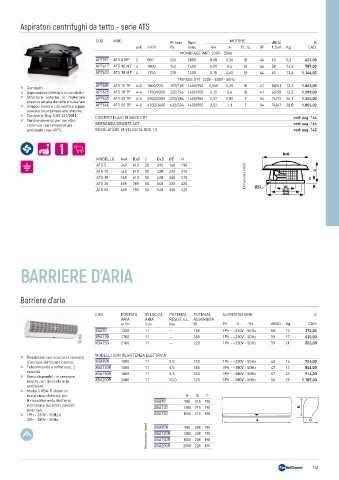

Page 141 - FANTINICOSMI - LISTINO 2023-06 REV4
P. 141
Aspiratori centrifughi da tetto - serie ATS
COD. MOD. Pt max Rpm MOTORE dB(A) €
poli m³/h Pa nom. Kw A Cl. Is. IP 1,5mt Kg CAD.
MONOFASE (MF) 230V - 50Hz
AP7591 ATS 5 MF 2 500 324 2800 0,08 0,36 B 44 63 5,2 601,00
AP7617 ATS 10 MF 4 1000 162 1400 0,09 0,4 B 44 58 12,4 787,00
AP7633 ATS 18 MF 4 1750 235 1400 0,15 0,65 B 44 65 13,6 1.144,00
TRIFASE (TF) 230V - 400V - 50Hz
AP7609 ATS 10 TF 4-6 1000/720 157/128 1400/950 0,065 0,25 B 41 58/51 12,2 1.063,00
Compatti
Aspirazione diretta o in condotto AP7625 ATS 18 TF 4-6 1750/1300 235/196 1400/950 0,15 0,4 B 41 65/58 13,5 1.289,00
Struttura esterna in materiale AP7641 ATS 35 TF 4-6 3500/2500 373/284 1400/950 0,37 0,85 F 54 76/73 26,1 1.505,00
plastico ad alta densità strutturale
Gruppo motore con ventola a pale AP7666 ATS 50 TF 4-6 4750/3400 432/334 1400/950 0,52 1,1 F 54 74/67 28,0 1.855,00
rovesce incorporata allo statore.
Conforme Reg. (UE) 327/2011 CONTROTELAIO DI BASE CBT vedi pag. 144
Funzionamento per servizio
continuo con temperatura SERRANDA GRAVITÀ SGT vedi pag. 144
ambiente max 40°C. REGOLATORE DI VELOCITÀ RDV 1,5 vedi pag. 142
BxB
MODELLO AxA BxB C DxD ØE H
ATS 5 340 410 35 295 160 190
ATS 10 465 610 50 420 220 310 H
ATS 18 465 610 50 420 260 310 Dimensioni (mm) C
ATS 35 605 785 50 540 320 420
ØE
ATS 50 605 785 50 540 350 420 Ø12 DxD
AxA
BARRIERE D’ARIA
Barriere d’aria
COD. PORTATA VELOCITÀ POTENZA POTENZA ALIMENTAZIONE €
ARIA ARIA RESIST. EL. ASSORBITA
m³/h m/s Kw W Ph -V -Hz dB(A) Kg CAD.
XBA90 1200 11 -- 150 1Ph - ~230V - 50Hz 58 13 393,00
XBA120 1700 11 -- 180 1Ph - ~230V - 50Hz 59 17 435,00
XBA150 2100 11 -- 220 1Ph - ~230V - 50Hz 59 21 503,00
Realizzate con scocca in lamiera MODELLI CON RESISTENZA ELETTRICA
d’acciaio verniciato bianco. XBA90R 1000 11 3,5 120 1Ph - ~230V - 50Hz 45 14 704,00
Telecomando a infrarossi, 2 XBA120R 1500 11 4,5 180 3Ph - ~380V - 50Hz 47 17 806,00
velocità XBA150R 1800 11 5,5 220 3Ph - ~380V - 50Hz 47 23 914,00
Sono disponibili in versione
neutre con ricircolo aria XBA200R 2400 11 10,0 320 3Ph - ~380V - 50Hz 54 29 1.187,00
ambiente
Modelli XBA-R dotati di
resistenza elettrica per A B C
il riscaldamento dell’aria XBA90 900 215 195
ricircolata durante i periodi XBA120 1200 215 195 B
invernali.
1Ph - 230V - 50Hz e XBA150 1500 215 195
3Ph - 380V - 50Hz XBA90R 900 228 195 A C
Dimensioni (mm) XBA120R 1200 228 195
1500 228 195
XBA150R
XBA200R
2000 228 195
141
