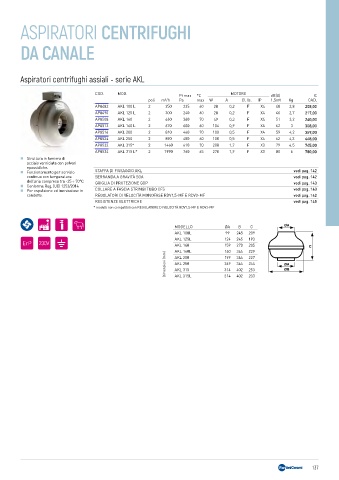

ASPIRATORI CENTRIFUGHI

DA CANALE

Aspiratori centrifughi assiali - serie AKL

COD. MOD. Pt max °C MOTORE dB(A) €
poli m³/h Pa max W A Cl. Is. IP 1,5mt Kg CAD.
AP8482 AKL 100 L 2 250 235 60 28 0,2 F X4 48 2,8 208,00
AP8490 AKL 125 L 2 300 240 60 28 0,2 F X4 46 2,7 217,00
AP8508 AKL 160 2 460 360 70 49 0,3 F X4 51 3,2 240,00
AP8512 AKL 160 L 2 670 600 60 104 0,9 F X4 62 3 308,00
AP8516 AKL 200 2 810 460 70 100 0,5 F X4 59 4,2 359,00
AP8524 AKL 250 2 890 480 60 100 0,5 F X4 62 4,3 448,00
AP8532 AKL 315* 2 1460 610 70 208 1,7 F X3 79 6,5 745,00
AP8534 AKL 315 L* 2 1990 760 65 270 1,9 F X3 80 6 780,00
„ Struttura in lamiera di
acciaio verniciata con polveri
epossidiche.
„ Funzionamento per servizio STAFFA DI FISSAGGIO AKL vedi pag. 142
continuo con temperatura SERRANDA A GRAVITÀ SGA vedi pag. 142
dell’aria compresa tra -25 ÷ 70°C GRIGLIA DI PROTEZIONE GDP vedi pag. 143
„ Conforme Reg. (UE) 1253/2014
„ Per espulsione ed immissione in COLLARE A FASCIA STRINGI TUBO CFS vedi pag. 143
condotto. REGOLATORI DI VELOCITÀ MONOFASE RDV1,5-MF E RDV3-MF vedi pag. 142
RESISTENZE ELETTRICHE vedi pag. 145
* modelli non compatibili con REGOLATORE DI VELOCITÀ RDV1,5-MF E RDV3-MF

MODELLO ØA B C ØA
AKL 100L 99 245 209
AKL 125L 124 245 193
AKL 160 159 270 205 C
AKL 160L 160 344 229
Dimensioni (mm) AKL 250 249 344 244 ØA
199
344
227
AKL 200
402
253
AKL 315
314
ØB
233
AKL 315L
314
402
