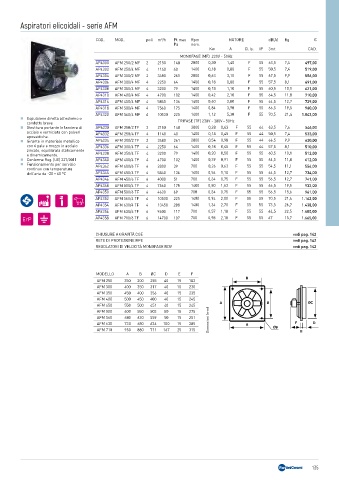

Page 135 - FANTINICOSMI - LISTINO 2023-06 REV4
P. 135
Aspiratori elicoidali - serie AFM
COD. MOD. poli m³/h Pt max Rpm MOTORE dB(A) Kg €
Pa nom.
Kw A Cl. Is. IP 3mt CAD.
MONOFASE (MF) 230V - 50Hz
AP4300 AFM 250/2 MF 2 2150 148 2800 0,30 1,40 F 55 63,5 7,4 497,00
AP4302 AFM 250/4 MF 4 1140 40 1400 0,18 0,80 F 55 50,5 7,4 519,00
AP4304 AFM 300/2 MF 2 3480 261 2800 0,63 3,10 F 55 67,5 9,9 586,00
AP4306 AFM 300/4 MF 4 2250 64 1400 0,18 0,80 F 55 57,5 8,1 491,00
AP4308 AFM 350/4 MF 4 3200 79 1400 0,18 1,10 F 55 60,5 10,1 621,00
AP4310 AFM 400/4 MF 4 4700 102 1400 0,42 2,10 F 55 64,5 11,8 710,00
AP4314 AFM 450/4 MF 4 5840 136 1400 0,60 2,80 F 55 64,5 12,7 729,00
AP4318 AFM 500/4 MF 4 7560 175 1400 0,84 3,90 F 55 66,5 19,5 960,00
AP4320 AFM 560/4 MF 4 10530 225 1400 1,12 5,30 F 55 70,5 21,4 1.043,00
Espulsione diretta all’esterno o
condotto breve TRIFASE (TF) 230V - 380V - 50Hz
Struttura portante in lamiera di AP4330 AFM 250/2 TF 2 2150 148 2800 0,28 0,63 F 55 44 63,5 7,4 546,00
acciaio e verniciata con polveri AP4332 AFM 250/4 TF 4 1140 40 1400 0,18 0,45 F 55 44 50,5 7,4 533,00
epossidiche.
Girante in materiale metallico AP4334 AFM 300/2 TF 2 3480 261 2800 0,54 0,98 F 55 44 66,5 9,9 620,00
con 6 pale e mozzo in acciaio AP4336 AFM 300/4 TF 4 2250 64 1400 0,18 0,45 F 55 44 57,5 8,1 510,00
zincato, equilibrata staticamente
e dinamicamente. AP4338 AFM 350/4 TF 4 3200 79 1400 0,20 0,50 F 55 55 60,5 10,1 512,00
Conforme Reg. (UE) 327/2011 AP4340 AFM 400/4 TF 4 4700 102 1400 0,39 0,91 F 55 55 64,5 11,8 612,00
Funzionamento per servizio AP4342 AFM 400/6 TF 6 2800 39 700 0,26 0,63 F 55 55 54,5 11,1 556,00
continuo con temperatura
dell’aria da -20 ÷ 40 °C AP4344 AFM 450/4 TF 4 5840 136 1400 0,54 1,10 F 55 55 64,5 12,7 734,00
AP4346 AFM 450/6 TF 6 4000 51 700 0,34 0,75 F 55 55 56,5 12,7 741,00
AP4348 AFM 500/4 TF 4 7560 175 1400 0,80 1,63 F 55 55 66,5 19,5 932,00
AP4350 AFM 500/6 TF 6 4630 69 700 0,34 0,75 F 55 55 56,5 15,6 961,00
AP4352 AFM 560/4 TF 4 10530 225 1400 0,94 2,00 F 55 55 70,5 21,4 1.162,00
AP4354 AFM 630/4 TF 4 13450 288 1400 1,34 2,70 F 55 55 73,5 26,7 1.438,00
AP4356 AFM 630/6 TF 6 9400 117 700 0,57 1,18 F 55 55 64,5 22,5 1.600,00
AP4358 AFM 710/6 TF 6 14700 107 700 0,98 2,18 F 55 55 67 15,7 1.665,00
CHIUSURE A GRAVITÀ CGE vedi pag. 142
RETE DI PROTEZIONE RPE vedi pag. 142
REGOLATORI DI VELOCITÀ MONOFASE RDV vedi pag. 142
MODELLO A B ØC D E F
B
AFM 250 350 300 255 40 15 183
AFM 300 400 350 317 40 15 230
AFM 350 450 400 356 40 15 235
AFM 400 500 450 400 40 15 245
AFM 450 550 500 451 40 15 245 A B ØC
AFM 500 600 550 503 50 15 275
AFM 560 680 630 559 50 15 251 Dimensioni (mm)
AFM 630 730 680 634 100 15 285 A F D
AFM 710 950 880 711 167 25 315 Ø9 E
135
