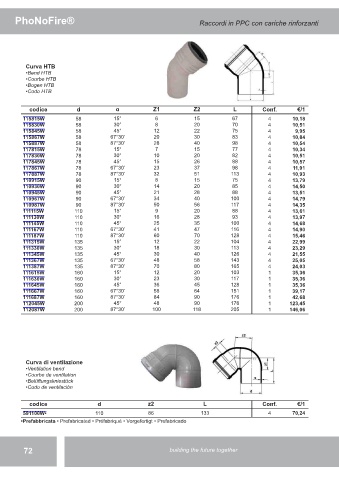

Page 74 - COES - LISTINO 2018

PhoNoFire® Raccordi in PPC con cariche rinforzanti

Curva HTB
•Bend HTB
•Courbe HTB
•Bogen HTB
•Codo HTB

codice d α Z1 Z2 L Conf. €/1
115815W 58 15° 6 15 67 4 10,18
115830W 58 30° 8 20 70 4 10,51
115845W 58 45° 12 22 75 4 9,95
115867W 58 67°30’ 20 30 83 4 10,84
115887W 58 87°30’ 28 40 98 4 10,54
117815W 78 15° 7 15 77 4 10,34
117830W 78 30° 10 20 82 4 10,51
117845W 78 45° 15 26 88 4 10,57
117867W 78 67°30’ 23 37 98 4 11,91
117887W 78 87°30’ 32 51 113 4 10,93
110915W 90 15° 8 15 75 4 13,79
110930W 90 30° 14 20 85 4 14,50
110945W 90 45° 21 28 88 4 13,51
110967W 90 67°30’ 34 40 100 4 14,79
110987W 90 87°30’ 50 56 117 4 14,35
111115W 110 15° 9 20 88 4 13,61
111130W 110 30° 16 28 93 4 13,97
111145W 110 45° 25 35 100 4 14,68
111167W 110 67°30’ 41 47 116 4 14,90
111187W 110 87°30’ 60 70 128 4 15,46
111315W 135 15° 12 22 104 4 22,99
111330W 135 30° 18 30 113 4 23,29
111345W 135 45° 30 40 126 4 21,55
111367W 135 67°30’ 48 58 143 4 25,05
111387W 135 87°30’ 70 80 165 4 24,03
111615W 160 15° 12 20 103 1 35,36
111630W 160 30° 23 30 117 1 35,36
111645W 160 45° 36 45 128 1 35,36
111667W 160 67°30’ 58 64 151 1 39,17
111687W 160 87°30’ 84 90 176 1 42,68
112045W 200 45° 48 90 176 1 123,45
112087W 200 87°30’ 100 118 205 1 146,06

Curva di ventilazione
•Ventilation bend
•Courbe de ventilation
•Belüftungskniestück
•Codo de ventilación

codice d z2 L Conf. €/1
591100W• 110 86 133 4 70,24
•Prefabbricata • Prefabricated • Préfabriqué • Vorgefertigt • Prefabricado
