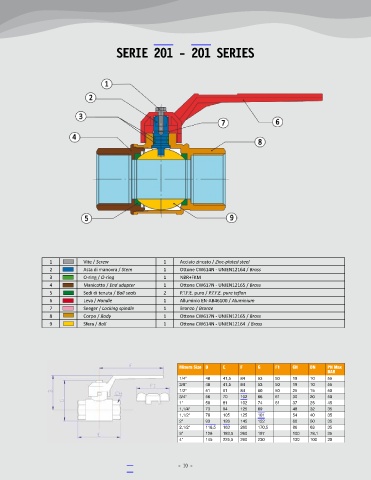

SERIE 201 - 201 SERIES
1 Vite / Screw 1 Acciaio zincato / Zinc-plated steel
2 Asta di manovra / Stem 1 Ottone CW614N - UNIEN12164 / Brass
3 O-ring / O-ring 1 NBR+FKM
4 Manicotto / End adapter 1 Ottone CW617N - UNIEN12165 / Brass
5 Sedi di tenuta / Ball seals 2 P.T.F.E. puro / P.T.F.E. pure teflon
6 Leva / Handle 1 Alluminio EN-AB46100 / Aluminium
7 Seeger / Locking spindle 1 Bronzo / Bronze
8 Corpo / Body 1 Ottone CW617N - UNIEN12165 / Brass
9 Sfera / Ball 1 Ottone CW614N - UNIEN12164 / Brass
Misura Size B E F G F1 CH DN PN Max
BAR
1/4" 48 41,5 84 53 50 19 10 55
3/8" 48 41,5 84 53 50 19 10 55
1/2" 51 61 84 60 50 25 15 50
3/4" 56 70 102 66 61 30 20 50
1" 58 81 102 74 61 37 25 45
1,1/4" 73 94 125 89 48 32 35
1,1/2" 78 105 125 101 54 40 35
2" 93 126 145 122 66 50 35
2,1/2" 118,5 163 260 170,5 86 63 35
3" 128 183,5 260 197 100 78,1 35
Misura 4" PN Max 145 225,5 260 230 130 100 30
Size B E F G F1 CH DN BA R
1/4" 48 41,5 84 53 50 19 10 55
3/8" 48 41,5 84 53 50 19 10 55
15
1/2" 51 61 84 60 50 25 - 10 - 50
3/4" 56 70 102 66 61 30 20 50
1" 58 81 102 74 61 37 25 45
1,1/4" 73 94 125 89 48 32 35
1,1/2" 78 105 125 101 54 40 35
2" 93 126 145 122 66 50 35
2,1/2" 118,5 163 260 170,5 86 63 35
3" 128 183,5 260 197 100 78,1 35
4" 145 225,5 260 230 130 100 30
