Valvole
a sfera
Ball
valves

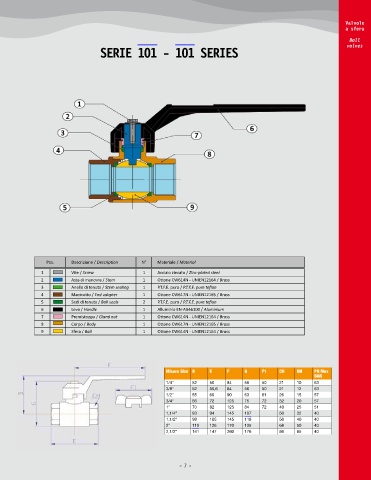

SERIE 101 - 101 SERIES
Pos. Descrizione / Description N° Materiale / Material
1 Vite / Screw 1 Acciaio zincato / Zinc-plated steel
2 Asta di manovra / Stem 1 Ottone CW614N - UNIEN12164 / Brass
3 Anello di tenuta / Stem sealing 1 P.T.F.E. puro / P.T.F.E. pure teflon
4 Manicotto / End adapter 1 Ottone CW617N - UNIEN12165 / Brass
5 Sedi di tenuta / Ball seals 2 P.T.F.E. puro / P.T.F.E. pure teflon
6 Leva / Handle 1 Alluminio EN-AB46100 / Aluminium
7 Premistoppa / Gland nut 1 Ottone CW614N - UNIEN12164 / Brass
8 Corpo / Body 1 Ottone CW617N - UNIEN12165 / Brass
9 Sfera / Ball 1 Ottone CW614N - UNIEN12164 / Brass
Misura Size B E F G F1 CH DN PN Max
BAR
1/4" 52 50 84 56 50 21 10 63
3/8" 52 50,6 84 56 50 21 12 63
1/2" 55 60 90 63 61 26 15 57
3/4" 66 72 125 75 72 32 20 57
1" 70 82 125 84 72 40 25 51
1,1/4" 93 94 145 107 50 32 40
1,1/2" 98 105 145 118 56 40 40
2" 110 126 170 135 68 50 40
2,1/2" 141 147 260 176 86 65 40
Misura PN Max - 7 -
Size B E F G F1 CH DN BA R
1/4" 52 50 84 56 50 21 10 63
3/8" 52 50,6 84 56 50 21 12 63
1/2" 55 60 90 63 61 26 15 57
3/4" 66 72 125 75 72 32 20 57
1" 70 82 125 84 72 40 25 51
1,1/4" 93 94 145 107 50 32 40
1,1/2" 98 105 145 118 56 40 40
2" 110 126 170 135 68 50 40
2,1/2" 141 147 260 176 86 65 40
