P. 17
Valvole
a sfera
Ball

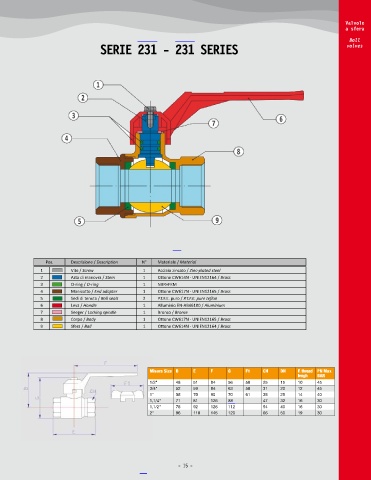

SERIE 231 - 231 SERIES valves
SERIE 231
Pos. Descrizione / Description N° Materiale / Material
1 Vite / Screw 1 Acciaio zincato / Zinc-plated steel
2 Asta di manovra / Stem 1 Ottone CW614N - UNIEN12164 / Brass
3 O-ring / O-ring 1 NBR+FKM
4 Manicotto / End adapter 1 Ottone CW617N - UNIEN12165 / Brass
5 Sedi di tenuta / Ball seals 2 P.T.F.E. puro / P.T.F.E. pure teflon
6 Leva / Handle 1 Alluminio EN-AB46100 / Aluminium
7 Seeger / Locking spindle 1 Bronzo / Bronze
8 Corpo / Body 1 Ottone CW617N - UNIEN12165 / Brass
9 Sfera / Ball 1 Ottone CW614N - UNIEN12164 / Brass
Misura Size B E F G F1 CH DN F. thread PN Max
lengh BAR
1/2" 48 51 84 56 50 25 15 10 45
3/4" 52 59 84 63 50 31 20 12 45
1" 58 70 90 70 61 38 25 14 40
1,1/4" 71 81 126 88 47 32 16 30
1,1/2" 78 92 126 112 54 40 16 30
2" 96 110 145 120 66 50 19 30
Misura F. thread PN Max
B E F G F1 CH DN
Size lenght BAR
1/2" 48 51 84 56 50 25 15 10 45
3/4" 52 59 84 63 50 31 20 12 45
- 15 -
1" 58 70 90 70 61 38 25 14 40
1,1/4" 71 81 126 88 47 32 16 30
1,1/2" 78 92 126 112 54 40 16 30
2" 96 110 145 120 66 50 19 30
