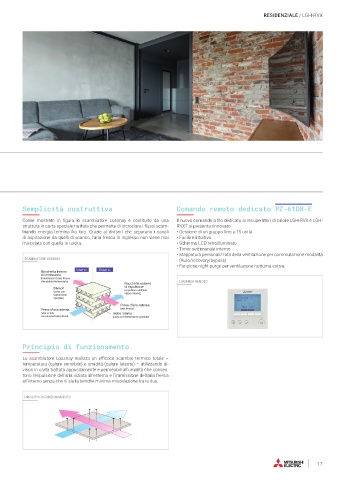

Page 19 - MITSUBISHIELECTRIC - CATALOGO VENTILAZIONE

RESIDENZIALE / LGH-RVX

Semplicità costruttiva Comando remoto dedicato PZ-61DR-E

Come mostrato in figura lo scambiatore Lossnay è costituito da una Il nuovo comando a filo dedicato ai recuperatori di calore LGH-RVX e LGH-
struttura in carta speciale trattata che permette di incrociare i flussi scam- RVXT si presenta rinnovato.
biando energia termica fra loro. Grazie ai divisori che separano i canali • Gestione di un gruppo fino a 15 unità
di aspirazione da quelli di scarico, l’aria fresca in ingresso non viene mai • Facile e intuitivo.
miscelata con quella in uscita. • Schermo LCD retroilluminato
• Timer settimanale interno
• Mappatura personalizzata della ventilazione per commutazione modalità
SCAMBIATORE LOSSNAY (Auto/recovery/bypass)
• Funzione night purge per ventilazione notturna estiva.
Interno Esterno
Bocchetta interna
di immissione
(immissione di aria fresca
Riscaldata/Raffreddata) COMANDO REMOTO
Bocchetta esterna
Divisori di espulsione
(carta con (espulsione dell’aria
viziata interna)
trattamento
speciale)
Presa d’aria esterna
Presa d’aria interna (aria fresca)
(aria viziata Alette interne
Riscaldata/Raffreddata) (carta con trattamento speciale)
Principio di funzionamento

Lo scambiatore Lossnay realizza un efficace scambio termico totale –
temperatura (calore sensibile) e umidità (calore latente) – utilizzando di-
visori in carta trattata appositamente e permeabili all’umidità che consen-
tono l’espulsione dell’aria viziata all’esterno e l’immissione dell’aria fresca
all’interno senza che vi sia la benché minima miscelazione tra le due.

PRINCIPIO DI FUNZIONAMENTO

17
