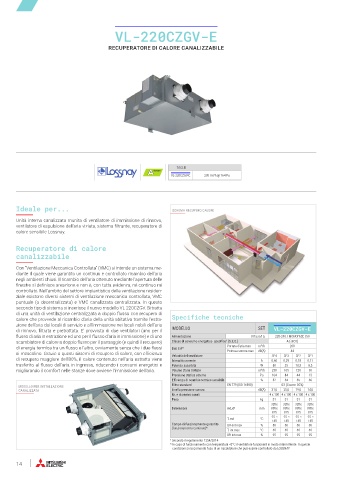

Page 16 - MITSUBISHIELECTRIC - CATALOGO VENTILAZIONE

VL-220CZGV-E
RECUPERATORE DI CALORE CANALIZZABILE

TAGLIE
VL-220CZGV-E 230 m 3 /h @ 164 Pa

Ideale per... SCHEMA RECUPERO CALORE

Unità interna canalizzata munita di ventilatore di immissione di rinnovo,
ventilatore di espulsione dell’aria viziata, sistema filtrante, recuperatore di
calore sensibile Lossnay.

Recuperatore di calore
canalizzabile

Con “Ventilazione Meccanica Controllata” (VMC) si intende un sistema me-
diante il quale viene garantito un continuo e controllato ricambio dell’aria
negli ambienti chiusi. Il ricambio dell’aria ottenuto mediante l’apertura delle
finestre si definisce areazione e non è, con tutta evidenza, né continuo né
controllato. Nell’ambito del settore impiantistico della ventilazione residen-
ziale esistono diversi sistemi di ventilazione meccanica controllata, VMC
puntuale (o decentralizzata) e VMC canalizzata centralizzata. In questo
secondo tipo di sistema si inserisce il nuovo modello VL-220CZGV. Si tratta
di una unità di ventilazione centralizzata a doppio flusso con recupero di
calore che provvede al ricambio d’aria della unità abitativa tramite l’estra- Specifiche tecniche
zione dell’aria dai locali di servizio e all’immissione nei locali nobili dell’aria
di rinnovo, filtrata e pretrattata. E’ provvista di due ventilatori (uno per il MODELLO SET VL-220CZGV-E
flusso di aria in estrazione ed uno per il flusso d’aria in immissione) e di uno Alimentazione V/Fase/Hz 220-240 / MONOFASE /50
scambiatore di calore a doppio flusso per il passaggio (e quindi il recupero) Classe di consumo energetico specifico 1 (S.E.C.) A (-37,0)
di energia termica tra un flusso e l’altro, ovviamente senza che i due flussi Dati ErP 1 Portata d’aria max m 3 /h 260
si mescolino. Grazie a questi sistemi di recupero di calore, con efficienza Velocità del ventilatore Potenza sonora max dB(A) SP4 SP3 44 SP2 SP1
di recupero maggiore dell’80%, il calore contenuto nell’aria estratta viene Intensità corrente A 0,60 0,29 0,18 0,11
trasferito al flusso dell’aria in ingresso, riducendo i consumi energetici e Potenza assorbita W 80 35 18,5 8,5
migliorando il comfort nelle stanze dove avviene l’immissione dell’aria. Volume d’aria trattato m 3 /h 230 165 120 65
Pressione statica esterna Pa 164 84 44 13
Efficienza di scambio termico sensibile % 82 84 85 86
MODELLO PER INSTALLAZIONE Filtro standard EN 779 (ISO 16890) G3 (Coarse 35%)
CANALIZZATA Livello pressione sonora dB(A) 31,0 25,0 19,0 14,0
Nr. e diametro canali 4 x 100 4 x 100 4 x 100 4 x 100
Peso kg 31 31 31 31
320x 320x 320x 320x
Dimensioni AxLxP mm 885x 885x 885x 885x
815 815 815 815
T. ext °C -15 ~ -15 ~ -15 ~ -15 ~
+40
+40
+40
+40
Campo di funzionamento garantito UR ext max % 80 80 80 80
(funzionamento continuo)* T. int max °C 40 40 40 40
UR int max % 95 95 95 95
1 Secondo il regolamento 1254/2014
* In caso di funzionamento con temperatura <0°C il ventilatore funzionerà in modo intermittente. In queste
condizioni si raccomanda l’uso di un riscaldatore che può essere controllato da LOSSNAY
14
