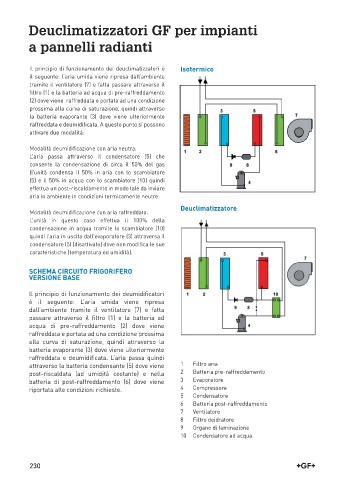

Deuclimatizzatori GF per impianti

a pannelli radianti

Il principio di funzionamento dei deuclimatizzatori è Isotermico
il seguente: l’aria umida viene ripresa dall’ambiente
tramite il ventilatore (7) e fatta passare attraverso il
filtro (1) e la batteria ad acqua di pre-raffreddamento
(2) dove viene raffreddata e portata ad una condizione
prossima alla curva di saturazione, quindi attraverso
la batteria evaporante (3) dove viene ulteriormente
raffreddata e deumidificata. A questo punto si possono
attivare due modalità:

Modalità deumidificazione con aria neutra.
L’aria passa attraverso il condensatore (5) che
consente la condensazione di circa il 50% del gas
(l’unità condensa il 50% in aria con lo scambiatore
(5) e il 50% in acqua con lo scambiatore (10) quindi
effettua un post-riscaldamento in modo tale da inviare
aria in ambiente in condizioni termicamente neutre.

Deuclimatizzatore
Modalità deumidificazione con aria raffreddata.
L’unità in questo caso effettua il 100% della
condensazione in acqua tramite lo scambiatore (10)
quindi l’aria in uscita dall’evaporatore (3) attraversa il
condensatore (5) (disattivato) dove non modifica le sue
caratteristiche (temperatura ed umidità).

SCHEMA CIRCUITO FRIGORIFERO
VERSIONE BASE

Il principio di funzionamento dei deumidificatori
è il seguente: L’aria umida viene ripresa
dall’ambiente tramite il ventilatore (7) e fatta
passare attraverso il filtro (1) e la batteria ad
acqua di pre-raffreddamento (2) dove viene
raffreddata e portata ad una condizione prossima
alla curva di saturazione, quindi attraverso la
batteria evaporante (3) dove viene ulteriormente
raffreddata e deumidificata. L’aria passa quindi
attraverso la batteria condensante (5) dove viene 1 Filtro aria
post-riscaldata (ad umidità costante) e nella 2 Batteria pre-raffreddamento
batteria di post-raffreddamento (6) dove viene 3 Evaporatore
riportata alle condizioni richieste. 4 Compressore
5 Condensatore
6 Batteria post-raffreddamento
7 Ventilatore
8 Filtro deidratore
9 Organo di laminazione
10 Condensatore ad acqua

230
