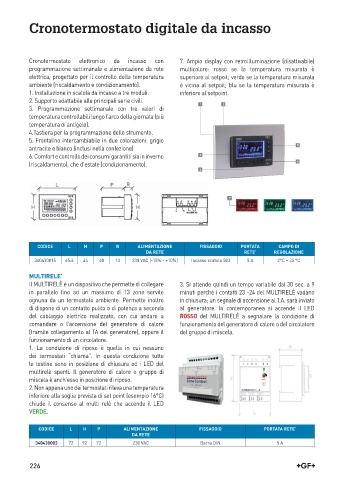

Cronotermostato digitale da incasso

Cronotermostato elettronico da incasso con 7. Ampio display con retroilluminazione (disattivabile)
programmazione settimanale e alimentazione da rete multicolore: rosso se la temperatura misurata è
elettrica, progettato per il controllo della temperatura superiore al setpoit; verde se la temperatura misurata
ambiente (riscaldamento e condizionamento). è vicina al setpoit; blu se la temperatura misurata è
1. Installazione in scatola da incasso a tre moduli. inferiore al setpoint.
2. Supporto adattabile alle principali serie civili.
1 2
3. Programmazione settimanale con tre valori di
temperatura controllabili lungo l’arco della giornata (più
temperatura di antigelo).
4.Tastiera per la programmazione dello strumento.
5. Frontalino intercambiabile in due colorazioni: grigio
5
antracite e bianco (inclusi nella confezione)
6. Comfort e controllo dei consumi garantiti sia in inverno 3
6
(riscaldamento), che d’estate (condizionamento).
4

7

CODICE L H P R ALIMENTAZIONE FISSAGGIO PORTATA CAMPO DI
DA RETE RETE’ REGOLAZIONE
340430015 65.6 44 40 13 230 VAC (-15% - +10%) Incasso scatola 503 5 A 2°C – 35 °C

MULTIRELE’
Il MULTIRELÈ è un dispositivo che permette di collegare 3. Si attende quindi un tempo variabile dai 30 sec. a 9
in parallelo fino ad un massimo di 13 zone servite minuti perché i contatti 23 -24 del MULTIRELÈ vadano
ognuna da un termostato ambiente. Permette inoltre in chiusura; un segnale di accensione al T.A. sarà inviato
di dispone di un contatto pulito o di potenza a seconda al generatore. In contemporanea si accende il LED
del cablaggio elettrico realizzato, con cui andare a ROSSO del MULTIRELÈ a segnalare la condizione di
comandare o l’accensione del generatore di calore funzionamento del generatore di calore o del circolatore
(tramite collegamento al TA del generatore), oppure il del gruppo di miscela.
funzionamento di un circolatore.
1. La condizione di riposo è quella in cui nessuno
dei termostati “chiama”. In questa condizione tutte
le testine sono in posizione di chiusura ed i LED del
multirelè spenti. Il generatore di calore o gruppo di
miscela è anch’esso in posizione di riposo.
2. Non appena uno dei termostati rileva una temperatura
inferiore alla soglia prevista di set point (esempio 16°C)
chiude il consenso al multi relè che accende il LED
VERDE.

CODICE L H P ALIMENTAZIONE FISSAGGIO PORTATA RETE’
DA RETE
72 92 72 230 VAC Barra DIN 5 A
