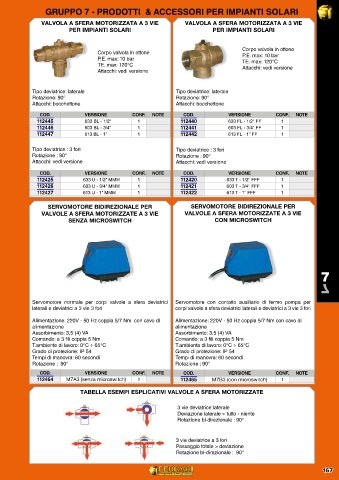

Page 173 - FERRARI - CATALOGO GENERALE

GRUPPO 7 - PRODOTTI & ACCESSORI PER IMPIANTI SOLARI GRUPPO 7 - PRODOTTI & ACCESSORI PER IMPIANTI SOLARI

VALVOLA A SFERA MOTORIZZATA A 3 VIE VALVOLA A SFERA MOTORIZZATA A 3 VIE
PER IMPIANTI SOLARI PER IMPIANTI SOLARI

Corpo valvola in ottone
Corpo valvola in ottone P.E. max: 10 bar
P.E. max: 10 bar TE. max: 120°C
TE. max: 120°C Attacchi: vedi versione
Attacchi: vedi versione

Tipo deviatrice: laterale Tipo deviatrice: laterale
Rotazione: 90° Rotazione: 90°
Attacchi: bocchettone Attacchi: bocchettone
COD. VERSIONE CONF. NOTE COD. VERSIONE CONF. NOTE
112445 633 BL - 1/2" 1 112440 633 FL - 1/2" FF 1
112446 603 BL - 3/4" 1 112441 603 FL - 3/4" FF 1
112447 613 BL - 1" 1 112442 613 FL - 1" FF 1

Tipo deviatrice : 3 fori Tipo deviatrice : 3 fori
Rotazione : 90° Rotazione : 90°
Attacchi: vedi versione Attacchi: vedi versione
COD. VERSIONE CONF. NOTE COD. VERSIONE CONF. NOTE
112425 633 U - 1/2" MMM 1 112420 633 T - 1/2" FFF 1
112426 603 U - 3/4" MMM 1 112421 603 T - 3/4" FFF 1
112427 613 U - 1" MMM 1 112422 613 T - 1" FFF 1

SERVOMOTORE BIDIREZIONALE PER SERVOMOTORE BIDIREZIONALE PER
VALVOLE A SFERA MOTORIZZATE A 3 VIE VALVOLE A SFERA MOTORIZZATE A 3 VIE
SENZA MICROSWITCH CON MICROSWITCH

7

Servomotore normale per corpi valvole a sfera deviatrici Servomotore con contatto ausiliario di fermo pompa per 7
laterali e deviatrici a 3 vie 3 fori corpi valvole a sfera deviatrici laterali e deviatrici a 3 vie 3 fori

Alimentazione: 220V - 50 Hz coppia 5/7 Nm con cavo di Alimentazione: 220V - 50 Hz coppia 5/7 Nm con cavo di
alimentazione alimentazione
Assorbimento: 3,5 (4) VA Assorbimento: 3,5 (4) VA
Comando: a 3 fili coppia 5 Nm Comando: a 3 fili coppia 5 Nm
T.ambiente di lavoro: 0°C ÷ 65°C T.ambiente di lavoro: 0°C ÷ 65°C
Grado di protezione: IP 54 Grado di protezione: IP 54
Tempi di manovra: 60 secondi Tempi di manovra: 60 secondi
Rotazione : 90° Rotazione : 90°
COD. VERSIONE CONF. NOTE COD. VERSIONE CONF. NOTE
112464 M7A3 (senza microswitch) 1 112465 M7B3 (con microswitch) 1

TABELLA ESEMPI ESPLICATIVI VALVOLE A SFERA MOTORIZZATE

3 vie deviatrice laterale
Deviazione laterale > tutto - niente
Rotazione bi-direzionale : 90°

3 vie deviatrice a 3 fori
Passaggio totale > deviazione
Rotazione bi-direzionale : 90°
