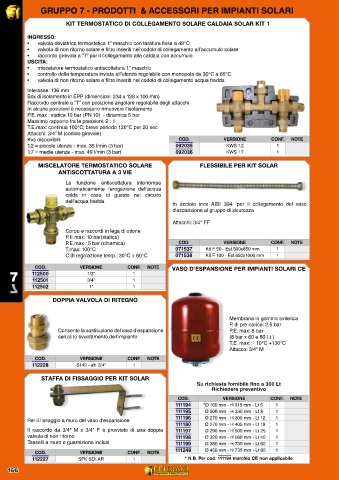

GRUPPO 7 - PRODOTTI & ACCESSORI PER IMPIANTI SOLARI GRUPPO 7 - PRODOTTI & ACCESSORI PER IMPIANTI SOLARI

KIT TERMOSTATICO DI COLLEGAMENTO SOLARE CALDAIA SOLAR KIT 1

INGRESSO:
• valvola deviatrice termostatica 1” maschio con taratura fissa a 48°C
• valvola di non ritorno solare e filtro inseriti nel codolo di collegamento all’accumulo solare
• raccordo girevole a “T” per il collegamento alla caldaia con accumulo
USCITA:
• miscelatore termostatico antiscottatura 1” maschio
• controllo della temperatura inviata all’utenza regolabile con manopola da 30°C a 65°C
• valvola di non ritorno solare e filtro inseriti nel codolo di collegamento acqua fredda
Interasse: 136 mm
Box di isolamento in EPP (dimensioni: 234 x 128 x 100 mm)
Raccordo centrale a “T” con posizione angolare regolabile degli attacchi
In alcune posizioni è necessario rimuovere l’isolamento
P.E. max : statica 10 bar (PN 10) - dinamica 5 bar
Massimo rapporto fra le pressioni: 2 : 1
T.E.max: continua 100°C; breve periodo 120°C per 20 sec
Attacchi: 3/4” M (codolo girevole)
Kvs disponibili: COD. VERSIONE CONF. NOTE
1.2 = piccole utenze - max. 35 l/min (3 bar) 092035 KWS 1.2 1
1.7 = medie utenze - max. 49 l/min (3 bar) 092036 KWS 1.7 1

MISCELATORE TERMOSTATICO SOLARE FLESSIBILE PER KIT SOLAR
ANTISCOTTATURA A 3 VIE
La funzione antiscottatura interrompe
automaticamente l'erogazione dell'acqua
calda in caso di guasto nel circuito
dell'acqua fredda
In acciaio inox AISI 304, per il collegamento del vaso
d'espansione al gruppo di sicurezza

Attacchi: 3/4" FF
Corpo e raccordi in lega di ottone
P.E.max: 10 bar(statica)
P.E.max : 5 bar (dinamica) COD. VERSIONE CONF. NOTE
T.max: 100°C 071537 Kit F 50 - Est.500x850 mm 1
C.di regolazione temp.: 30°C ÷ 60°C 071538 Kit F 100 - Est.650x1000 mm 1

COD. VERSIONE CONF. NOTE VASO D'ESPANSIONE PER IMPIANTI SOLARI CE
7 112500 1/2" 1
112501
1
3/4"
112502 1" 1
DOPPIA VALVOLA DI RITEGNO
7

Membrana in gomma sintetica
P. di pre-carica: 2,5 bar
Consente la sostituzione del vaso d'espansione P.E. max: 8 bar
senza lo svuotamento dell'impianto (6 bar x 60 e 80 Lt )
T.E. max:: - 10°C +130°C
Attacco: 3/4" M
COD. VERSIONE CONF. NOTE
112228 S142 - att. 3/4" 1

STAFFA DI FISSAGGIO PER KIT SOLAR
Su richiesta fornibile fino a 300 Lt
Richiedere preventivo
COD. VERSIONE CONF. NOTE
111194 *Ø 160 mm - H 315 mm - Lt 5 1
111195 Ø 200 mm - H 330 mm - Lt 8 1
111196 Ø 270 mm - H 300 mm - Lt 12 1
Per il fissaggio a muro del vaso d'espansione
111180 Ø 270 mm - H 405 mm - Lt 19 1
Il raccordo da 3/4" M x 3/4" F è provvisto di una doppia 111197 Ø 290 mm - H 500 mm - Lt 25 1
valvola di non ritorno 111198 Ø 320 mm - H 560 mm - Lt 40 1
Tasselli a muro e guarnizione inclusi 111199 Ø 380 mm - H 730 mm - Lt 60 1
111249 Ø 450 mm - H 735 mm - Lt 80 1
COD. VERSIONE CONF. NOTE
112227 SFK SOLAR 1 * N.B. Per cod. 111194 marchio CE non applicabile
