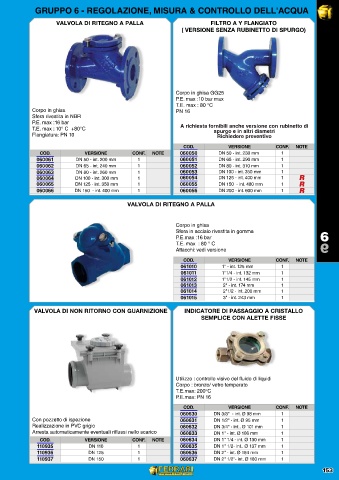

Page 159 - FERRARI - CATALOGO GENERALE

GRUPPO 6 - REGOLAZIONE, MISURA & CONTROLLO DELL'ACQUA

VALVOLA DI RITEGNO A PALLA FILTRO A Y FLANGIATO
( VERSIONE SENZA RUBINETTO DI SPURGO)

Corpo in ghisa GG25
P.E. max :10 bar max
T.E. max : 80 °C
Corpo in ghisa PN 16
Sfera rivestita in NBR
P.E. max :16 bar
T.E. max : 10° C +80°C A richiesta fornibili anche versione con rubinetto di
spurgo e in altri diametri
Flangiatura: PN 10 Richiedere preventivo
COD. VERSIONE CONF. NOTE
COD. VERSIONE CONF. NOTE 060050 DN 50 - int. 230 mm 1
060061 DN 50 - int. 200 mm 1 060051 DN 65 - int. 290 mm 1
060062 DN 65 - int. 240 mm 1 060052 DN 80 - int. 310 mm 1
060063 DN 80 - int. 260 mm 1 060053 DN 100 - int. 350 mm 1
060064 DN 100 - int. 300 mm 1 060054 DN 125 - int. 400 mm 1 R
060065 DN 125 - int. 350 mm 1 060055 DN 150 - int. 480 mm 1 R
060066 DN 150 - int. 400 mm 1 060056 DN 200 - int. 600 mm 1 R

VALVOLA DI RITEGNO A PALLA

Corpo in ghisa
6 Sfera in acciaio rivestita in gomma 6
P.E.max :16 bar
T.E. max : 80 ° C
Attacchi: vedi versione 6
6
COD. VERSIONE CONF. NOTE
061010 1" - int. 125 mm 1
061011 1"1/4 - int. 132 mm 1
061012 1"1/2 - int. 145 mm 1
061013 2" - int. 174 mm 1
061014 2"1/2 - int. 200 mm 1
061015 3" - int. 243 mm 1

VALVOLA DI NON RITORNO CON GUARNIZIONE INDICATORE DI PASSAGGIO A CRISTALLO
SEMPLICE CON ALETTE FISSE

Utilizzo : controllo visivo del fluido di liquidi
Corpo : bronzo/ vetro temperato
T.E.max: 200°C
P.E.max: PN 16

COD. VERSIONE CONF. NOTE
060630 DN 3/8" - int. Ø 98 mm 1
Con pozzetto di ispezione 060631 DN 1/2" - int. Ø 95 mm 1
Realizzazione in PVC grigio 060632 DN 3/4" - int.. Ø 101 mm 1
Arresta automaticamente eventuali riflussi nello scarico 060633 DN 1" - int. Ø 106 mm 1
COD. VERSIONE CONF. NOTE 060634 DN 1" 1/4 - int. Ø 130 mm 1
110935 DN 110 1 060635 DN 1" 1/2- int.. Ø 137 mm 1
110936 DN 125 1 060636 DN 2" - int. Ø 164 mm 1
110937 DN 150 1 060637 DN 2" 1/2"- int. Ø 180 mm 1
