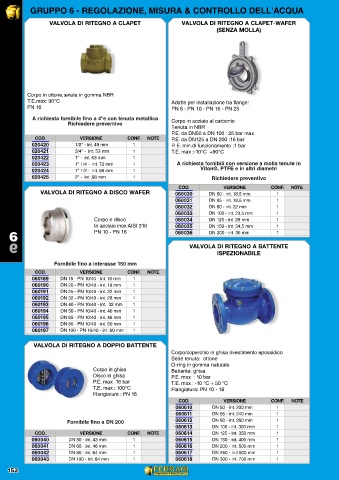

Page 158 - FERRARI - CATALOGO GENERALE

GRUPPO 6 - REGOLAZIONE, MISURA & CONTROLLO DELL'ACQUA

VALVOLA DI RITEGNO A CLAPET VALVOLA DI RITEGNO A CLAPET-WAFER
(SENZA MOLLA)

Corpo in ottone,tenuta in gomma NBR
T.E.max: 90°C Adatte per installazione tra flange:
PN 16 PN 6 - PN 10 - PN 16 - PN 25
A richiesta fornibile fino a 4"e con tenuta metallica
Richiedere preventivo Corpo in acciaio al carbonio
Tenuta in NBR
P.E. da DN50 a DN 100 : 25 bar max
COD. VERSIONE CONF. NOTE P.E. da DN125 a DN 200 :16 bar
020420 1/2" - int. 49 mm 1 P. E. min.di funzionamento :1 bar
020421 3/4" - int. 53 mm 1 T.E. max :-10°C +90°C
020422 1" - int. 63 mm 1
020423 1" 1/4 - int. 72 mm 1 A richiesta fornibili con versione a molla tenute in
020424 1" 1/2 - int. 86 mm 1 Viton®, PTFE e in altri diametri
020425 2" - int .98 mm 1 Richiedere preventivo
COD. VERSIONE CONF. NOTE
VALVOLA DI RITEGNO A DISCO WAFER 060030 DN 50 - int. 18,5 mm 1
060031 DN 65 - int. 18,5 mm 1
060032 DN 80 - int. 22 mm 1
060033 DN 100 - int. 23,5 mm 1
Corpo e disco 060034 DN 125 - int. 29 mm 1
In acciaio inox AISI 316 060035 DN 150 - int. 34,5 mm 1
6 PN 10 - PN 16 060036 DN 200 - int. 36 mm 1 6

VALVOLA DI RITEGNO A BATTENTE
ISPEZIONABILE 6
6
Fornibile fino a interasse 150 mm
COD. VERSIONE CONF. NOTE
060189 DN 15 - PN 10/40 - int. 16 mm 1
060190 DN 20 - PN 10/40 - int. 19 mm 1
060191 DN 25 - PN 10/40 - int. 22 mm 1
060192 DN 32 - PN 10/40 - int. 28 mm 1
060193 DN 40 - PN 10/40 - int. 32 mm 1
060194 DN 50 - PN 10/40 - int. 40 mm 1
060195 DN 65 - PN 10/40 - int. 46 mm 1
060196 DN 80 - PN 10/40 - int. 50 mm 1
060197 DN 100 - PN 10/40 - int. 60 mm 1

VALVOLA DI RITEGNO A DOPPIO BATTENTE
Corpo/coperchio in ghisa rivestimento epossidico
Sede tenuta: ottone
O-ring in gomma naturale
Corpo in ghisa Battente: ghisa
Disco in ghisa P.E. max : 10 bar
P.E. max 16 bar T.E. max : -10 °C + 50 °C
T.E. max : 100°C Flangiatura: PN 10 - 16
Flangiatura : PN 16
COD. VERSIONE CONF. NOTE
060610 DN 50 - int. 200 mm 1
060611 DN 65 - int. 240 mm 1
Fornibile fino a DN 200 060612 DN 80 - int. 260 mm 1
060613 DN 100 - int. 300 mm 1
COD. VERSIONE CONF. NOTE 060614 DN 125 - int. 350 mm 1
060040 DN 50 - int. 43 mm 1 060615 DN 150 - int. 400 mm 1
060041 DN 65 - int. 46 mm 1 060616 DN 200 - int. 500 mm 1
060042 DN 80 - int. 64 mm 1 060617 DN 250 - in.t 600 mm 1
060043 DN 100 - int. 64 mm 1 060618 DN 300 - int. 700 mm 1
152 s r l s r l
