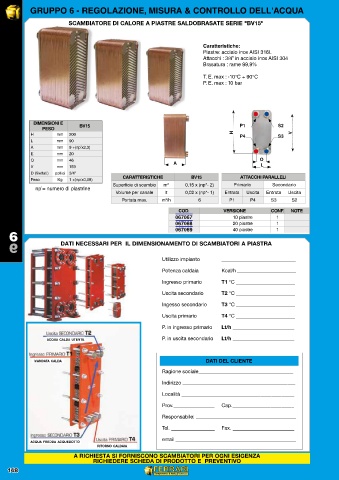

Page 154 - FERRARI - CATALOGO GENERALE

GRUPPO 6 - REGOLAZIONE, MISURA & CONTROLLO DELL'ACQUA

SCAMBIATORE DI CALORE A PIASTRE SALDOBRASATE SERIE "BV15"

Caratteristiche:
Piastre: acciaio inox AISI 316L
Attacchi : 3/4” in acciaio inox AISI 304
Brasatura : rame 99,9%
T. E. max : -10°C + 90°C
P. E. max : 10 bar

DIMENSIONI E BV15 P1 S2
PESO
H mm 200 H V
P4 S3
L mm 90
A mm 9 +(np x2,3)
*
E mm 20
O mm 46 O
A
V mm 159 L
D (filettati) pollici 3/4”
Peso Kg 1 +(np x0,08) CARATTERISTICHE BV15 ATTACCHI PARALLELI
*
Superficie di scambio m 2 0,15 x (np*- 2) Primario Secondario
np = numero di piastrine
*
Volume per canale lt 0,02 x (np*- 1) Entrata Uscita Entrata Uscita
Portata max. m /h 6 P1 P4 S3 S2
3
COD. VERSIONE CONF. NOTE
067067 10 piastre 1
067068 20 piastre 1
6 067069 40 piastre 1 6

DATI NECESSARI PER IL DIMENSIONAMENTO DI SCAMBIATORI A PIASTRA 6

Utilizzo impianto _____________________________
6
Potenza caldaia Kcal/h _______________________
Ingresso primario T1 °C _______________________

Uscita secondario T2 °C _______________________
Ingesso secondario T3 °C _______________________
Uscita primario T4 °C _______________________

P. in ingresso primario Lt/h ________________________

acqua calda utente P. in uscita secondario Lt/h ________________________

mandata calda DATI DEL CLIENTE
Ragione sociale_____________________________________
Indirizzo ____________________________________________

Località ____________________________________________
Prov.________________ Cap.________________________

Responsabile: _______________________________________
Tel. _________________ Fax. ________________________

email _______________________________________________
acqua fredda acquedotto
ritorno caldaia
A RICHIESTA SI FORNISCONO SCAMBIATORI PER OGNI ESIGENZA
RICHIEDERE SCHEDA DI PRODOTTO E PREVENTIVO
148 s r l s r l
