Page 4 - CILLIT WATER TECHNOLOGY - CILLIT MASTER
P. 4

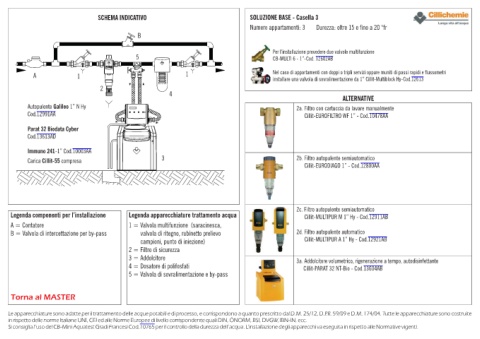

SCHEMA INDICATIVO SOLUZIONE BASE - Casella 3
Numero appartamenti: 3 Durezza: oltre 15 e fino a 20 °fr
B
Per l’installazione prevedere due valvole multifunzione
5 CB-MULTI 6 - 1”-Cod. 12602AB
A 1 1 Nel caso di appartamenti con doppi o tripli servizi oppure muniti di passi rapidi e flussometri
installare una valvola di sovralimentazione da 1” Cillit-Multiblock Hy-Cod.12613
2
4
ALTERNATIVE
Autopulente Galileo 1” N Hy 2a. Filtro con cartuccia da lavare manualmente
Cod.12991AA Cillit-EUROFILTRO WF 1” - Cod.10478AA
Parat 32 Biodata Cyber
Cod.13613AD
Immuno 241-1” Cod.10003AA
3 2b. Filtro autopulente semiautomatico
Carica Cillit-55 compresa
Cillit-EURODIAGO 1” - Cod.12800AA
2c. Filtro autopulente semiautomatico
Legenda componenti per l’installazione Legenda apparecchiature trattamento acqua Cillit-MULTIPUR M 1” Hy - Cod.12911AB
A = Contatore 1 = Valvola multifunzione (saracinesca,
B = Valvola di intercettazione per by-pass valvola di ritegno, rubinetto prelievo 2d. Filtro autopulente automatico
campioni, punto di iniezione) Cillit-MULTIPUR A 1” Hy - Cod.12921AB
2 = Filtro di sicurezza
3 = Addolcitore
3a. Addolcitore volumetrico, rigenerazione a tempo, autodisinfettante
4 = Dosatore di polifosfati Cillit-PARAT 32 NT-Bio - Cod.13604AB
5 = Valvola di sovralimentazione e by-pass
Torna al MASTER
Le apparecchiature sono adatte per il trattamento delle acque potabili e di processo, e corrispondono a quanto prescritto dal D.M. 25/12, D.P.R. 59/09 e D.M. 174/04. Tutte le apparecchiature sono costruite
in rispetto delle norme Italiane UNI, CEI ed alle Norme Europee di livello corrispondente quali DIN, ÖNORM, BSI, DVGW, IBN-IN, ecc.
Si consiglia l’uso del CB-Mini Aquatest Gradi Francesi Cod.10765 per il controllo della durezza dell’acqua. L’installazione degli apparecchi va eseguita in rispetto alle Normative vigenti.
