Page 3 - CILLIT WATER TECHNOLOGY - CILLIT MASTER
P. 3

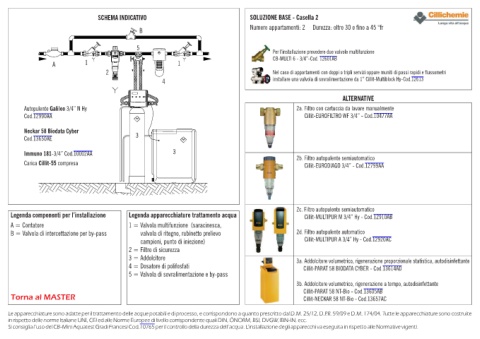

SCHEMA INDICATIVO SOLUZIONE BASE - Casella 2
Numero appartamenti: 2 Durezza: oltre 30 e fino a 45 °fr
B
5
Per l’installazione prevedere due valvole multifunzione
CB-MULTI 6 - 3/4”-Cod. 12601AB
A 1 1
2 Nel caso di appartamenti con doppi o tripli servizi oppure muniti di passi rapidi e flussometri
4 installare una valvola di sovralimentazione da 1” Cillit-Multiblock Hy-Cod.12613
ALTERNATIVE
Autopulente Galileo 3/4” N Hy 2a. Filtro con cartuccia da lavare manualmente
Cod.12990AA Cillit-EUROFILTRO WF 3/4” - Cod.10477AA
Neckar 58 Biodata Cyber
Cod.13650AE 3
Immuno 181-3/4” Cod.10002AA 3
2b. Filtro autopulente semiautomatico
Carica Cillit-55 compresa Cillit-EURODIAGO 3/4” - Cod.12799AA
2c. Filtro autopulente semiautomatico
Legenda componenti per l’installazione Legenda apparecchiature trattamento acqua Cillit-MULTIPUR M 3/4” Hy - Cod.12910AB
A = Contatore 1 = Valvola multifunzione (saracinesca,
B = Valvola di intercettazione per by-pass valvola di ritegno, rubinetto prelievo 2d. Filtro autopulente automatico
campioni, punto di iniezione) Cillit-MULTIPUR A 3/4” Hy - Cod.12920AC
2 = Filtro di sicurezza
3 = Addolcitore
3a. Addolcitore volumetrico, rigenerazione proporzionale statistica, autodisinfettante
4 = Dosatore di polifosfati Cillit-PARAT 58 BIODATA CYBER - Cod.13614AD
5 = Valvola di sovralimentazione e by-pass
3b. Addolcitore volumetrico, rigenerazione a tempo, autodisinfettante
Cillit-PARAT 58 NT-Bio - Cod.13605AB
Torna al MASTER Cillit-NECKAR 58 NT-Bio - Cod.13657AC
Le apparecchiature sono adatte per il trattamento delle acque potabili e di processo, e corrispondono a quanto prescritto dal D.M. 25/12, D.P.R. 59/09 e D.M. 174/04. Tutte le apparecchiature sono costruite
in rispetto delle norme Italiane UNI, CEI ed alle Norme Europee di livello corrispondente quali DIN, ÖNORM, BSI, DVGW, IBN-IN, ecc.
Si consiglia l’uso del CB-Mini Aquatest Gradi Francesi Cod.10765 per il controllo della durezza dell’acqua. L’installazione degli apparecchi va eseguita in rispetto alle Normative vigenti.
