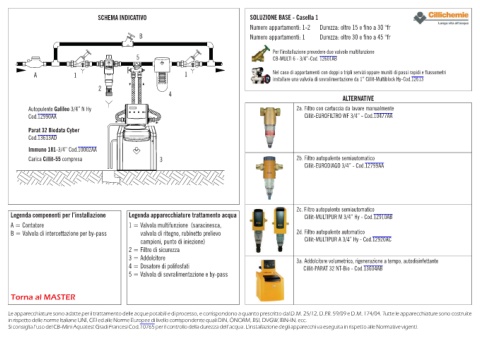

SCHEMA INDICATIVO SOLUZIONE BASE - Casella 1
Numero appartamenti: 1-2 Durezza: oltre 15 e fino a 30 °fr
B Numero appartamenti: 1 Durezza: oltre 30 e fino a 45 °fr

Per l’installazione prevedere due valvole multifunzione
5 CB-MULTI 6 - 3/4”-Cod. 12601AB

A 1 1 Nel caso di appartamenti con doppi o tripli servizi oppure muniti di passi rapidi e flussometri
installare una valvola di sovralimentazione da 1” Cillit-Multiblock Hy-Cod.12613
2
4
ALTERNATIVE
Autopulente Galileo 3/4” N Hy 2a. Filtro con cartuccia da lavare manualmente
Cod.12990AA Cillit-EUROFILTRO WF 3/4” - Cod.10477AA

Parat 32 Biodata Cyber
Cod.13613AD
Immuno 181-3/4” Cod.10002AA
Carica Cillit-55 compresa 3 2b. Filtro autopulente semiautomatico
Cillit-EURODIAGO 3/4” - Cod.12799AA

2c. Filtro autopulente semiautomatico
Legenda componenti per l’installazione Legenda apparecchiature trattamento acqua Cillit-MULTIPUR M 3/4” Hy - Cod.12910AB
A = Contatore 1 = Valvola multifunzione (saracinesca,
B = Valvola di intercettazione per by-pass valvola di ritegno, rubinetto prelievo 2d. Filtro autopulente automatico
campioni, punto di iniezione) Cillit-MULTIPUR A 3/4” Hy - Cod.12920AC
2 = Filtro di sicurezza
3 = Addolcitore
3a. Addolcitore volumetrico, rigenerazione a tempo, autodisinfettante
4 = Dosatore di polifosfati Cillit-PARAT 32 NT-Bio - Cod.13604AB
5 = Valvola di sovralimentazione e by-pass

Torna al MASTER

Le apparecchiature sono adatte per il trattamento delle acque potabili e di processo, e corrispondono a quanto prescritto dal D.M. 25/12, D.P.R. 59/09 e D.M. 174/04. Tutte le apparecchiature sono costruite
in rispetto delle norme Italiane UNI, CEI ed alle Norme Europee di livello corrispondente quali DIN, ÖNORM, BSI, DVGW, IBN-IN, ecc.
Si consiglia l’uso del CB-Mini Aquatest Gradi Francesi Cod.10765 per il controllo della durezza dell’acqua. L’installazione degli apparecchi va eseguita in rispetto alle Normative vigenti.
