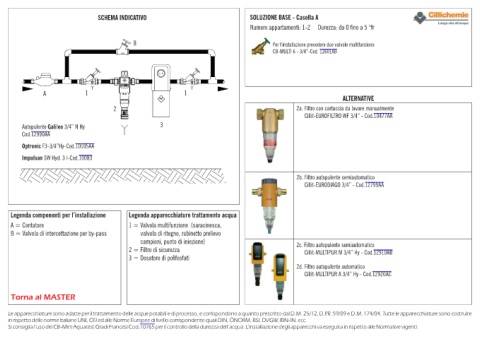

SCHEMA INDICATIVO SOLUZIONE BASE - Casella A
Numero appartamenti: 1-2 Durezza: da 0 fino a 5 °fr

B Per l’installazione prevedere due valvole multifunzione
CB-MULTI 6 - 3/4”-Cod. 12601AB

A 1 1
ALTERNATIVE
2 2a. Filtro con cartuccia da lavare manualmente
Cillit-EUROFILTRO WF 3/4” - Cod.10477AA
Autopulente Galileo 3/4” N Hy 3
Cod.12990AA

Optronic F3-3/4”Hy-Cod.10105AA
Impulsan SW Hyd. 3 l-Cod.10083

2b. Filtro autopulente semiautomatico
Cillit-EURODIAGO 3/4” - Cod.12799AA

Legenda componenti per l’installazione Legenda apparecchiature trattamento acqua
A = Contatore 1 = Valvola multifunzione (saracinesca,
B = Valvola di intercettazione per by-pass valvola di ritegno, rubinetto prelievo
campioni, punto di iniezione)
2c. Filtro autopulente semiautomatico
2 = Filtro di sicurezza
Cillit-MULTIPUR M 3/4” Hy - Cod.12910AB
3 = Dosatore di polifosfati
2d. Filtro autopulente automatico
Cillit-MULTIPUR A 3/4” Hy - Cod.12920AC

Torna al MASTER

Le apparecchiature sono adatte per il trattamento delle acque potabili e di processo, e corrispondono a quanto prescritto dal D.M. 25/12, D.P.R. 59/09 e D.M. 174/04. Tutte le apparecchiature sono costruite
in rispetto delle norme Italiane UNI, CEI ed alle Norme Europee di livello corrispondente quali DIN, ÖNORM, BSI, DVGW, IBN-IN, ecc.
Si consiglia l’uso del CB-Mini Aquatest Gradi Francesi Cod.10765 per il controllo della durezza dell’acqua. L’installazione degli apparecchi va eseguita in rispetto alle Normative vigenti.
