Page 24 - CILLIT WATER TECHNOLOGY - CILLIT MASTER

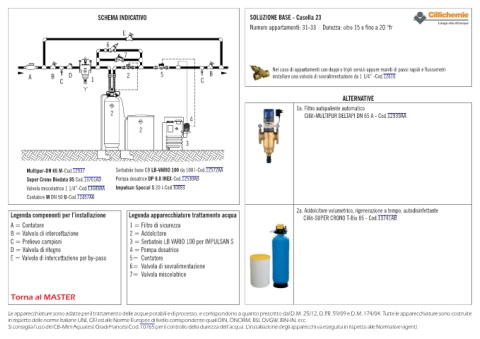

SCHEMA INDICATIVO SOLUZIONE BASE - Casella 23

Numero appartamenti: 31-33 Durezza: oltre 15 e fino a 20 °fr
E
6

7

Nel caso di appartamenti con doppi o tripli servizi oppure muniti di passi rapidi e flussometri
A B D 2 5 B installare una valvola di sovralimentazione da 1 1/4” Cod.12616-
C 1 C

ALTERNATIVE
1a. Filtro autopulente automatico
2 Cillit-MULTIPUR DELTAPI DN 65 A - Cod.12939AA
4
2

3

Multipur-DN 65 M-Cod.12937 Serbatoio base CB LB-VARIO 100 da 100 l-Cod.12572AA
Super Crono Biodata 85 Cod.13761AD Pompa dosatrice DP 8.8 INEX -Cod.12530AB
Valvola miscelatrice 1 1/4”-Cod.13688AA Impulsan Special S 20 l-Cod.10093
Contatore M DN 50 -Cod.12457AAU

2a. Addolcitore volumetrico, rigenerazione a tempo, autodisinfettante
Legenda Legenda apparecchiature trattamento acqua Cillit-SUPER CRONO T-Bio 85 - Cod.13741AB
Legenda componenti per l’installazione
A = Contatore 1 = Filtro di sicurezza
B = Valvola di intercettazione 2 = Addolcitore
C = Prelievo campioni 3 = Serbatoio LB VARIO 100 per IMPULSAN S
D = Valvola di ritegno 4 = Pompa dosatrice
E = Valvola di intercettazione per by-pass 5= Contatore
6= Valvola di sovralimentazione
7= Valvola miscelatrice

Torna al MASTER

Le apparecchiature sono adatte per il trattamento delle acque potabili e di processo, e corrispondono a quanto prescritto dal D.M. 25/12, D.P.R. 59/09 e D.M. 174/04. Tutte le apparecchiature sono costruite
in rispetto delle norme Italiane UNI, CEI ed alle Norme Europee di livello corrispondente quali DIN, ÖNORM, BSI, DVGW, IBN-IN, ecc.
Si consiglia l’uso del CB-Mini Aquatest Gradi Francesi Cod.10765 per il controllo della durezza dell’acqua. L’installazione degli apparecchi va eseguita in rispetto alle Normative vigenti.
