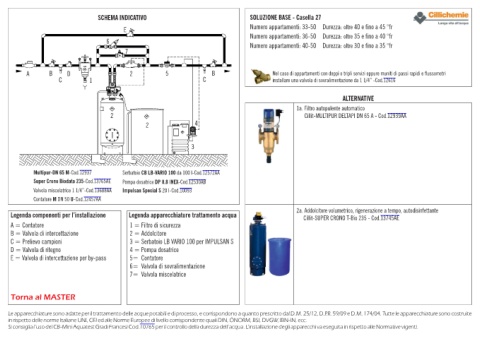

Page 28 - CILLIT WATER TECHNOLOGY - CILLIT MASTER

SCHEMA INDICATIVO SOLUZIONE BASE - Casella 27

E Numero appartamenti: 33-50 Durezza: oltre 40 e fino a 45 °fr
Numero appartamenti: 36-50 Durezza: oltre 35 e fino a 40 °fr
6
Numero appartamenti: 40-50 Durezza: oltre 30 e fino a 35 °fr
7

A B D 2 5 B Nel caso di appartamenti con doppi o tripli servizi oppure muniti di passi rapidi e flussometri
C 1 C installare una valvola di sovralimentazione da 1 1/4” -Cod.12616

ALTERNATIVE
1a. Filtro autopulente automatico
2 Cillit-MULTIPUR DELTAPI DN 65 A - Cod.12939AA
2 4

3

Multipur-DN 65 M-Cod.12937 Serbatoio CB LB-VARIO 100 da 100 l-Cod.12572AA
Super Crono Biodata 235-Cod.13765AE Pompa dosatrice DP 8.8 INEX -Cod.12530AB
Valvola miscelatrice 1 1/4”-Cod.13688AA Impulsan Special S 20 l-Cod.10093
Contatore M DN 50 -Cod.12457AAU

2a. Addolcitore volumetrico, rigenerazione a tempo, autodisinfettante
Legenda Legenda apparecchiature trattamento acqua Cillit-SUPER CRONO T-Bio 235 - Cod.13745AE
Legenda componenti per l’installazione
A = Contatore 1 = Filtro di sicurezza
B = Valvola di intercettazione 2 = Addolcitore
C = Prelievo campioni 3 = Serbatoio LB VARIO 100 per IMPULSAN S
D = Valvola di ritegno 4 = Pompa dosatrice
E = Valvola di intercettazione per by-pass 5= Contatore
6= Valvola di sovralimentazione
7= Valvola miscelatrice

Torna al MASTER

Le apparecchiature sono adatte per il trattamento delle acque potabili e di processo, e corrispondono a quanto prescritto dal D.M. 25/12, D.P.R. 59/09 e D.M. 174/04. Tutte le apparecchiature sono costruite
in rispetto delle norme Italiane UNI, CEI ed alle Norme Europee di livello corrispondente quali DIN, ÖNORM, BSI, DVGW, IBN-IN, ecc.
Si consiglia l’uso del CB-Mini Aquatest Gradi Francesi Cod.10765 per il controllo della durezza dell’acqua. L’installazione degli apparecchi va eseguita in rispetto alle Normative vigenti.
