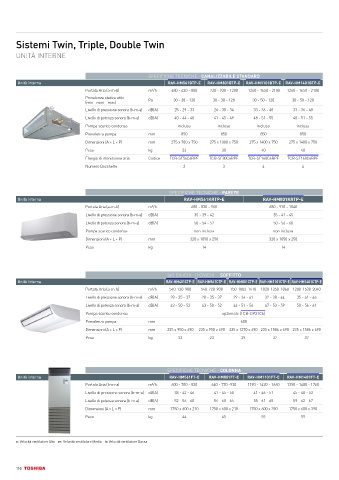

Page 110 - TOSHIBA ITALIA MULTICLIMA - LIGHT COMMERCIAL
P. 110
Sistemi Twin, Triple, Double Twin
UNITÀ INTERNE
SPECIFICHE TECNICHE - CANALIZZABILE STANDARD
Unità interna RAV-HM561BTP-E RAV-HM801BTP-E RAV-HM1101BTP-E RAV-HM1401BTP-E
Portata Aria (a-m-b) m³/h 480 - 630 - 800 720 - 930 - 1200 1260 - 1650 - 2100 1260 - 1650 - 2100
Prevalenza statica utile Pa 30 - 30 - 120 30 - 30 - 120 30 - 50 - 120 30 - 50 - 120
(min - nom - max)
Livello di pressione sonora (b-m-a) dB(A) 25 - 29 - 33 26 - 30 - 34 33 - 36 - 40 33 - 36 - 40
Livello di potenza sonora (b-m-a) dB(A) 40 - 44 - 48 41 - 45 - 49 48 - 51 - 55 48 - 51 - 55
Pompa scarico condensa inclusa inclusa inclusa inclusa
Prevalenza pompa mm 850 850 850 850
Dimensioni (A × L × P) mm 275 x 700 x 750 275 x 1000 x 750 275 x 1400 x 750 275 x 1400 x 750
Peso kg 23 30 40 40
Flangia di immissione aria Codice TCB-SF56C6BPE TCB-SF80C6BPE TCB-SF160C6BPE TCB-SF160C6BPE
Numero Bocchette 2 3 4 4
SPECIFICHE TECNICHE - PARETE
Unità interna RAV-HM561KRTP-E RAV-HM801KRTP-E
Portata Aria (a-m-b) m³/h 680 - 830 - 960 680 - 910 - 1040
Livello di pressione sonora (b-m-a) dB(A) 35 - 39 - 42 35 - 41 - 45
Livello di potenza sonora (b-m-a) dB(A) 50 - 54 - 57 50 - 56 - 60
Pompa scarico condensa non inclusa non inclusa
Dimensioni (A × L × P) mm 320 x 1050 x 250 320 x 1050 x 250
Peso kg 14 14
SPECIFICHE TECNICHE - SOFFITTO
Unità interna RAV-HM401CTP-E RAV-HM561CTP-E RAV-HM801CTP-E RAV-HM1101CTP-E RAV-HM1401CTP-E
Portata Aria (a-m-b) m³/h 540-720-900 540-720-900 750-1002-1410 1020-1350-1860 1200-1530-2040
Livello di pressione sonora (b-m-a) dB(A) 28 - 35 - 37 28 - 35 - 37 29 - 36 - 41 32 - 38 - 44 35 - 41 - 46
Livello di potenza sonora (b-m-a) dB(A) 43 - 50 - 52 43 - 50 - 52 44 - 51 - 56 47 - 53 - 59 50 - 56 - 61
Pompa scarico condensa opzionale (TCB-DP31CE)
Prevalenza pompa mm 600
Dimensioni (A × L × P) mm 235 x 950 x 690 235 x 950 x 690 235 x 1270 x 690 235 x 1586 x 690 235 x 1586 x 690
Peso kg 23 23 29 37 37
SPECIFICHE TECNICHE - COLONNA
Unità interna RAV-HM561FT-E RAV-HM801FT-E RAV-HM1101FT-E RAV-HM1401FT-E
Portata Aria (b-m-a) m³/h 600 - 700 - 820 640 - 770 -930 1190 - 1420 - 1660 1350 - 1480 - 1760
Livello di pressione sonora (b-m-a) dB(A) 38 - 42 - 46 41 - 45 - 50 41 - 46 - 51 45 - 48 - 53
Livello di potenza sonora (b-m-a) dB(A) 52 - 56 - 60 54 - 60 - 64 55 - 61 - 65 59 - 62 - 67
Dimensioni (A × L × P) mm 1750 x 600 x 210 1750 x 600 x 210 1750 x 600 x 390 1750 x 600 x 390
Peso kg 44 45 59 59
a: Velocità ventilatore Alta m: Velocità ventilatore Media b: Velocità ventilatore Bassa
110
