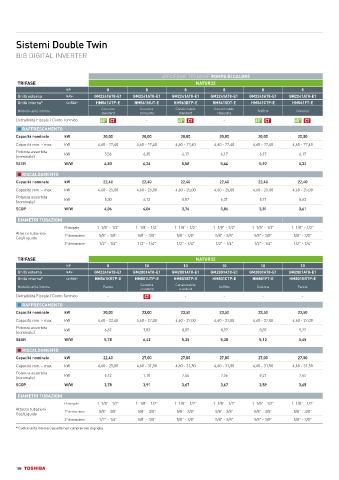

Page 108 - TOSHIBA ITALIA MULTICLIMA - LIGHT COMMERCIAL

Sistemi Double Twin

BIG DIGITAL INVERTER

SPECIFICHE TECNICHE POMPA DI CALORE
TRIFASE NATUR32
HP 8 8 8 8 8 8
Unità esterna RAV- GM2241AT8-E1 GM2241AT8-E1 GM2241AT8-E1 GM2241AT8-E1 GM2241AT8-E1 GM2241AT8-E1
Unità interna* 4x RAV- HM561UTP-E HM561MUT-E HM561BTP-E RM561SDT-E HM561CTP-E HM561FT-E
Cassetta Cassetta Canalizzabile Canalizzabile
Modello unità interna standard compatta standard ribassata Soffitto Colonna
Detraibilità Fiscale / Conto Termico - -
n RAFFRESCAMENTO
Capacità nominale kW 20,00 20,00 20,00 20,00 20,00 20,00
Capacità min. – max. kW 4,60 - 22,40 4,60 - 22,40 4,60 - 22,40 4,60 - 22,40 4,60 - 22,40 4,60 - 22,40
Potenza assorbita
(nominale) kW 5,56 6,35 6,17 6,17 6,17 6,17
SEER W/W 6,80 6,24 5,58 5,44 5,92 5,32
n RISCALDAMENTO
Capacità nominale kW 22,40 22,40 22,40 22,40 22,40 22,40
Capacità min. – max. kW 4,60 - 25,00 4,60 - 25,00 4,60 - 25,00 4,60 - 25,00 4,60 - 25,00 4,60 - 25,00
Potenza assorbita kW 5,30 6,12 5,57 6,31 5,71 5,63
(nominale)
SCOP W/W 4,06 4,04 3,76 3,86 3,81 3,61
DIAMETRI TUBAZIONI
Principale 1 1/8” - 1/2” 1 1/8” - 1/2” 1 1/8” - 1/2” 1 1/8" - 1/2" 1 1/8" - 1/2" 1 1/8" - 1/2"
Attacco tubazioni
Gas/Liquido 1° derivazione 5/8” - 3/8” 5/8” - 3/8” 5/8” - 3/8” 5/8" - 3/8" 5/8" - 3/8" 5/8" - 3/8"
2° derivazione 1/2” - 1/4” 1/2” - 1/4” 1/2” - 1/4” 1/2" - 1/4" 1/2" - 1/4" 1/2" - 1/4"

TRIFASE NATUR32
HP 8 10 10 10 10 10
Unità esterna RAV- GM2241AT8-E1 GM2801AT8-E1 GM2801AT8-E1 GM2801AT8-E1 GM2801AT8-E1 GM2801AT8-E1
Unità interna* 4x RAV- HM561KRTP-E HM801UTP-E HM801BTP-E HM801CTP-E HM801FT-E HM801KRTP-E
Modello unità interna Parete Cassetta Canalizzabile Soffitto Colonna Parete
standard standard
Detraibilità Fiscale / Conto Termico - - - - -
n RAFFRESCAMENTO
Capacità nominale kW 20,00 23,00 23,50 23,50 23,50 23,50
Capacità min. – max. kW 4,60 - 22,40 4,60 - 27,00 4,60 - 27,00 4,60 - 27,00 4,60 - 27,00 4,60 - 27,00
Potenza assorbita kW 6,67 7,83 8,87 8,97 8,87 9,22
(nominale)
SEER W/W 5,78 6,42 5,35 5,38 5,12 5,45
n RISCALDAMENTO
Capacità nominale kW 22,40 27,00 27,00 27,00 27,00 27,00
Capacità min. – max. kW 4,60 - 25,00 4,60 - 31,50 4,60 - 31,50 4,60 - 31,50 4,60 - 31,50 4,60 - 31,50
Potenza assorbita kW 6,12 7,10 7,46 7,56 8,21 7,65
(nominale)
SCOP W/W 3,78 3,91 3,67 3,67 3,59 3,65
DIAMETRI TUBAZIONI
Principale 1 1/8" - 1/2" 1 1/8” - 1/2” 1 1/8” - 1/2” 1 1/8" - 1/2" 1 1/8" - 1/2" 1 1/8" - 1/2"
Attacco tubazioni 5/8" - 3/8" 5/8” - 3/8” 5/8” - 3/8” 5/8" - 3/8" 5/8" - 3/8" 5/8" - 3/8"
Gas/Liquido 1° derivazione
2° derivazione 1/2" - 1/4" 5/8” - 3/8” 5/8” - 3/8” 5/8" - 3/8" 5/8" - 3/8" 5/8" - 3/8"
* Codice unità interna Cassetta non comprensivo di griglia

108
