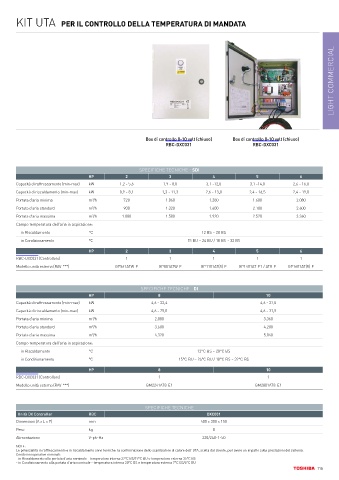

Page 115 - TOSHIBA ITALIA MULTICLIMA - LIGHT COMMERCIAL

KIT UTA PER IL CONTROLLO DELLA TEMPERATURA DI MANDATA

LIGHT COMMERCIAL

Box di controllo 0-10 volt (chiuso) Box di controllo 0-10 volt (chiuso)
RBC-DXC031 RBC-DXC031

SPECIFICHE TECNICHE - SDI
HP 2 3 4 5 6
Capacità di raffrescamento (min-max) kW 1,2 - 5,6 1,9 - 8,0 3,1 -12,0 3,1 -14,0 2,6 - 16,0
Capacità di riscaldamento (min-max) kW 0,9 - 8,1 1,3 - 11,3 2,6 - 13,0 2,4 - 16,5 2,4 - 19,0
Portata d'aria minima m /h 720 1.060 1.280 1.680 2.080
3
Portata d'aria standard m /h 900 1.320 1.600 2.100 2.600
3
Portata d'aria massima m /h 1.080 1.580 1.920 2.520 3.360
3
Campo temperatura dell’aria in aspirazione:
in Riscaldamento °C 12 BS ~ 28 BS
in Condizionamento °C 15 BU ~ 24 BU / 18 BS ~ 32 BS
HP 2 3 4 5 6
RBC-DXC031 (Controllore) 1 1 1 1 1
Modello unità esterna (RAV-***) GP561ATW-E GP801ATW-E GP1101AT(8)-E GP1401AT-E1 / AT8-E GP1601AT(8)-E

SPECIFICHE TECNICHE - DI
HP 8 10
Capacità di raffrescamento (min-max) kW 4,6 - 22,4 4,6 - 27,0
Capacità di riscaldamento (min-max) kW 4,6 - 25,0 4,6 - 31,5
Portata d'aria minima m /h 2.880 3.360
3
Portata d'aria standard m /h 3.600 4.200
3
Portata d'aria massima m /h 4.320 5.040
3
Campo temperatura dell’aria in aspirazione:
in Riscaldamento °C 12°C BS ~ 28°C BS
in Condizionamento °C 15°C BU ~ 24°C BU / 18°C BS ~ 32°C BS
HP 8 10
RBC-DXC031 (Controllore) 1 1
Modello unità esterna (RAV-***) GM2241AT8-E1 GM2801AT8-E1

SPECIFICHE TECNICHE
Unità DX Controller RBC DXC031
Dimensioni (A x L x P) mm 400 x 300 x 150
Peso kg 8
Alimentazione V-ph-Hz 220/240-1-50
NOTE:
Le potenzialità in raffrescamento e in riscaldamento sono teoriche: la conformazione dello scambiatore di calore dell’ UTA, scelta dal cliente, può avere un impatto sulle prestazioni del sistema.
Condizioni operative nominali:
- in Riscaldamento alla portata d’aria nominale - temperatura interna 27°C BS/19°C BU e temperatura esterna 35°C BS
- in Condizionamento alla portata d’aria nominale - temperatura interna 20°C BS e temperatura esterna 7°C BS/6°C BU
115
