TOSHIBAITALIA MULTICLIMAMA
div. di ECRItaly SpA
VialeMonza 338

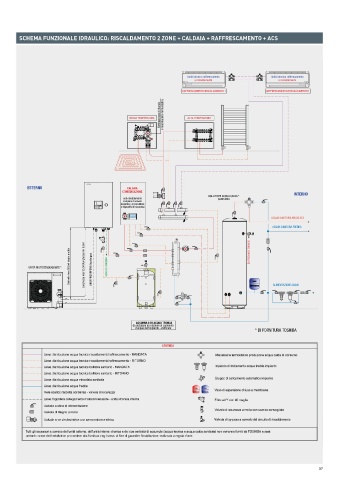

SCHEMA FUNZIONALE IDRAULICO: RISCALDAMENTO 2 ZONE + CALDAIA + RAFFRESCAMENTO + ACS
20128Milano(Mi)
Tel. 02 2529421
www.toshibaclima.it
DISEGNO: IDRO D PROPOSTA 2
DATA:Giugno2023 SCHEMA FUNZIONALE:IDRAULICO
IMPIANTO IBRIDO DI RISCALDAMENTO, RAFFRESCAMENTO EA.C.S.
Unitàidronicaraffrescamento Unitàidronicaraffrescamento
eriscaldamento eriscaldamento
RAFFRESCAMENTO/RISCALDAMENTO 1 RAFFRESCAMENTO/RISCALDAMENTO 1
Elettropompa di rilancio emiscelazionetermostatica
BASSATEMPERATURA ALTA TEMPERATURA

ESTERNO CALDAIA
CONDENSAZIONE
BOLLITORE ACQUA CALDA* INTERNO
solo riscaldamento SANITARIA
completa di valvola
deviatrice,dicircolatore
edispositivi di sicurezza
ACQUA SANITARIAMISCELATA
ACQUA SANITARIAFREDDA

Dislivello max30,0ml(soprao sotto) Lunghezzamax 30,0ml/lunghezza min5,0ml SCARICOCONVOGLIATO

UNITÀMOTOCONDENSANTE * LINEAFRIGORIFERA (liquido/gas) SCARICOCONDENSA ALIMENTAZIONEACQUA

ACCUMULO DI ACQUATECNICA
da installare in relazionealcontenuto
d'acquadell'impianto -veri care
*DIFORNITURA TOSHIBA
LEGENDA

57
