Page 54 - TOSHIBA ITALIA MULTICLIMA - ESTIA 2025

ESTÍA 5 ALTA POTENZA POMPE DI CALORE ARIA-ACQUA

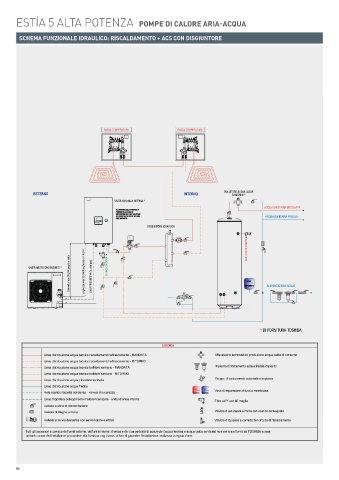

SCHEMA FUNZIONALE IDRAULICO: RISCALDAMENTO + ACS CON DISGIUNTORE

AI
TA
SH
IB
LIA
IC
LI
MU
LT
TO
TOSHIBAITALIA MULTICLIMAMA
div. di ECRItaly SpA
VialeMonza 338
20128Milano(Mi)
Tel. 02 2529421
www.toshibaclima.it
DISEGNO: IDRO A AUTORE:- --
DATA:Giugno2023 SCHEMA FUNZIONALE:IDRICO
IMPIANTO STANDARD SOLORISCALDAMENTO BASSA TEMPERATURAE A.C.S.
BASSATEMPERATURA BASSATEMPERATURA

ESTERNO INTERNO BOLLITORE ACQUACALDA
SANITARIA *
UNITÀIDRONICAINTERNA *
ACQUA SANITARIAMISCELATA
ACQUA SANITARIA FREDDA
DISGIUNTORE IDRAULICO

Dislivello max30,0ml(soprao sotto) Lunghezzamax 30,0ml/lunghezza min5,0ml LINEAFRIGORIFERA (liquido/gas) ALIMENTAZIONEACQUA
UNITÀMOTOCONDENSANTE * SCARICOCONDENSA SCARICOCONVOGLIATO

*DIFORNITURA TOSHIBA

LEGENDA

54
