Page 53 - TOSHIBA ITALIA MULTICLIMA - ESTIA 2025

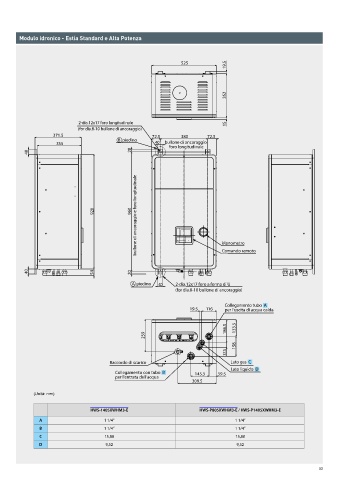

Modulo idronico - Estía Standard e Alta Potenza

525
19.5

352

2-dia.12x17 foro longitudinale 15
(for dia.8-10 bullone di ancoraggio)
371.5 72.5 380 72.5
B piedino
355 40 bullone di ancoraggio
foro longitudinale
40 20

bullone di ancoraggio e foro longitudinale Manometro

920 960

40 54 20 Comando remoto

A piedino 40 2-dia.12x17 foro a forma di U
(for dia.8-10 bullone di ancoraggio)

Collegamento tubo A
19.5 116 per l'uscita di acqua calda

186.5 133.5
259
158
37.5

Raccordo di scarico Lato gas C
Lato liquido D
Collegamento con tubo B 145.5 59.5
per l'entrata dell'acqua
309.5

(Unità: mm)

HWS-1405XWHM3-E HWS-P805XWHM3-E / HWS-P1405XWHM3-E

A 1 1/4’’ 1 1/4’’
B 1 1/4’’ 1 1/4’’
C 15,88 15,88
D 9,52 9,52

53
