ClimateHub

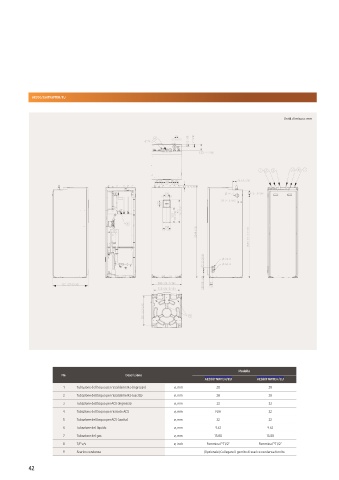

Dimensionale
AE200/260TNWTEH/EU
ni i i u
Modello
No. Descrizione
AE200TNWTEH/EU AE260TNWTEH/EU
1 Tubazione dell’acqua per riscaldamento (ingresso) ø, mm 28 28
2 Tubazione dell’acqua per riscaldamento (uscita) ø, mm 28 28
3 Tubazione dell’acqua per ACS (ingresso) ø, mm 22 22
4 Tubazione dell’acqua per ricircolo ACS ø, mm N/A 22
Tubazione dell’acqua per ACS (uscita) ø, mm 22 22
6 Tubazione del liquido ø, mm
7 Tubazione del gas ø, mm
8 T/P v/v ø, inch in in
9 Scarico condensa (Opzionale) Collegare il gomito di scarico condensa fornito
42
