Unità esterne

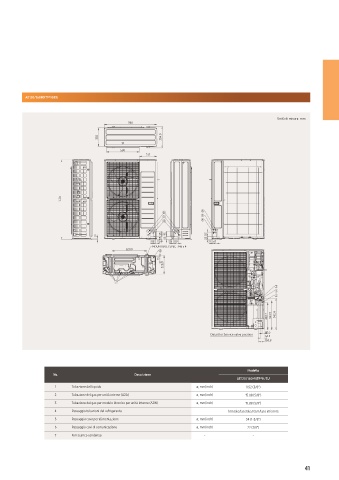

Dimensionale
EHS TDM Plus
AE120/160MXTP*H/EU
Unit : mm
ni i i u
940
330 384.0
580
313
1420
6 6
5 5
4 4
24 95 95 55 80
55 55
88 30 30 80 22 67
MOUNT BOLT SPEC : M6 x 4
620.0 4
75
328.0
7
3
1
2
483.7 520.5 562.8
40.5
Detail for Service valve position
66.4
104.8
Modello
No. Descrizione
AE120/160MXTP*H/EU
1 Tubazione del liquido ø, mm(inch)
2 Tubazione del gas per unità interne (A2A) ø, mm(inch)
3 Tubazione del gas per modulo idronico per unità interne (A2W) ø, mm(inch)
4 Passaggio tubazioni del refrigerante frontale/laterale/retro/lato inferiore
Passaggio cavo per alimentazione ø, mm(inch)
6 Passaggio cavi di comunicazione ø, mm(inch)
7 Fori scarico condensa - -
