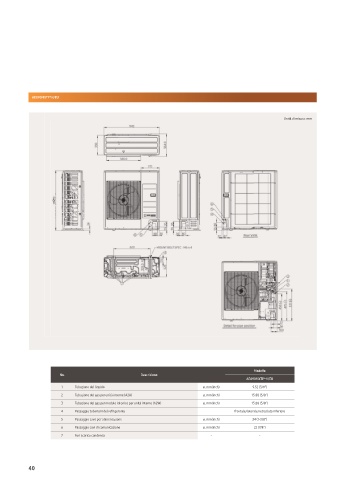

Unità esterne
Dimensionale
AE090MXTP*H/EU
ni i i u
ni i i u
Modello
No. Descrizione
AE090MXTP*H/EU
1 Tubazione del liquido ø, mm(inch)
2 Tubazione del gas per unità interne (A2A) ø, mm(inch)
3 Tubazione del gas per modulo idronico per unità interne (A2W) ø, mm(inch)
4 Passaggio tubazioni del refrigerante frontale/laterale/retro/lato inferiore
Passaggio cavo per alimentazione ø, mm(inch)
6 Passaggio cavi di comunicazione ø, mm(inch)
7 Fori scarico condensa - -
