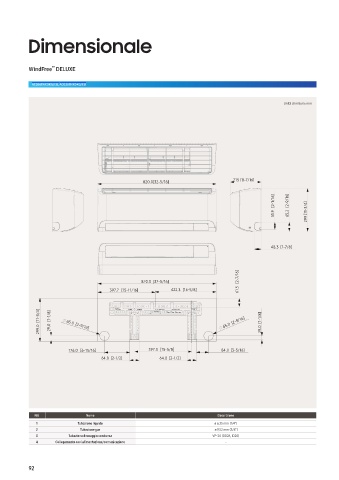

Dimensionale
™
WindFree DELUXE
AC026TNXDKG/EU, AC035TNXDKG/EU
Unità di misura: mm
820.0 [32-5/16] 215 [8-7/16]
[2-1/16] [2-9/16]
51.9 65.2 [11-3/4]
299
48.3 [1-7/8]
[2-7/16]
820.0 [32-5/16]
397.7 [15-11/16] 422.3 [16-5/8] 61.5
[11-3/4] [1-1/8] 65.0 [2-9/16] [1-1/8]
299.0 29.0 [2-9/16] 65.0 29.0
176.0 [6-15/16] 397.0 [15-5/8] 84.0 [3-5/16]
64.0 [2-1/2] 64.0 [2-1/2]
NO Nome Descrizione
1 Tubazione liquido ø 6,35 mm (1/4’’)
2 Tubazione gas ø 9,52 mm (3/8’’)
3 Tubazione drenaggio condensa VP-20 (OD26, ID20)
4 Collegamento cavi alimentazione/comunicazione -
