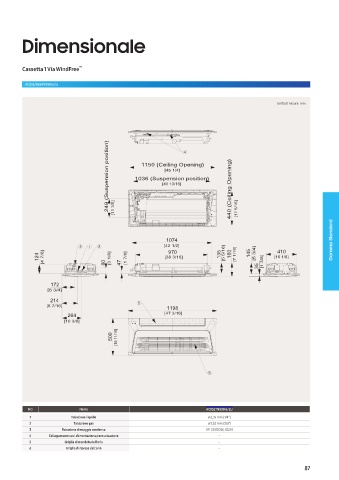

Dimensionale
Cassetta 1 Via WindFree ™
AC026/035RN1DKG/EU
Unità di misura: mm
249 (Suspension position) [11 3/8] 1036 (Suspension position) 440 (Ceiling Opening)
4
1150 (Ceiling Opening)
[45 1/4]
[40 13/16]
1074 [17 5/16] Gamma Standard
3 1 2 [42 1/2] 410
970
124 [4 7/8] [3 1/8] [1 7/8] [38 3/16] 135 [5 5/16] 180 [7 1/16] 145 [5 3/4] [1 3/8] [16 1/8]
47
80
35
172
[6 3/4]
214
[8 7/16] 5 1198
264 [47 3/16]
[10 3/8]
500 [19 11/16]
6
NO Nome AC052TNXDKG/EU
1 Tubazione liquido ø 6,35 mm (1/4’’)
2 Tubazione gas ø 9,52 mm (3/8’’)
3 Tubazione drenaggio condensa VP-20 (OD26, ID20)
4 Collegamento cavi alimentazione/comunicazione -
5 Griglia di mandata dell'aria -
6 Griglia di ripresa dell'aria -
87
