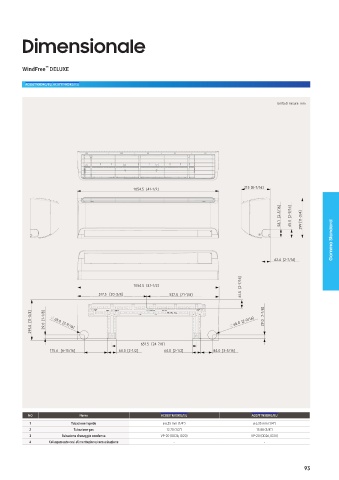

Dimensionale
™
WindFree DELUXE
AC052TNXDKG/EU, AC071TNXDKG/EU
Unità di misura: mm
1054.5 [41-1/2] 215 [8-7/16]
[2-5/16] [2-9/16] [11-3/4]
Gamma Standard
58.1 65.0 299
62.4 [2-7/16]
[2-7/16]
1054.5 [41-1/2]
517.5 [20-3/8] 537.0 [21-1/8] 61.5
[11-3/4] [1-1/8] 65.0 [2-9/16] [1-1/8] 29.0
299.0 29.0 [2-9/16] 65.0
631.5 [24-7/8]
175.6 [6-15/16] 64.0 [2-1/2] 64.0 [2-1/2] 84.0 [3-5/16]
NO Nome AC052TNXDKG/EU AC071TNXDKG/EU
1 Tubazione liquido ø 6,35 mm (1/4’’) ø 6,35 mm (1/4’’)
2 Tubazione gas 12.70 (1/2") 15.88 (5/8")
3 Tubazione drenaggio condensa VP-20 (OD26, ID20) VP-20 (OD26, ID20)
4 Collegamento cavi alimentazione/comunicazione - -
