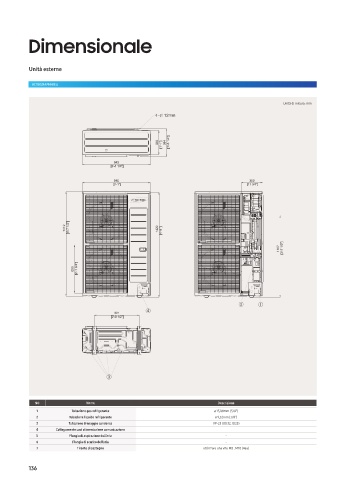

Dimensionale
Unità esterne
AC180JXAPNH/EU
Unità di misura: mm
NO Nome Descrizione
1 Tubazione gas refrigerante ø 15,88mm (5/8’’)
2 Tubazione liquido refrigerante ø 9,52mm (3/8’’)
3 Tubazione drenaggio condensa VP-25 (OD32, ID25)
4 Collegamento cavi alimentazione comunicazione -
5 Flangia di aspirazione dell’aria -
6 Flangia di scarico dell’aria -
7 Tirante di sostegno utilizzare una vite M8 . M10 (4ea)
