P. 133

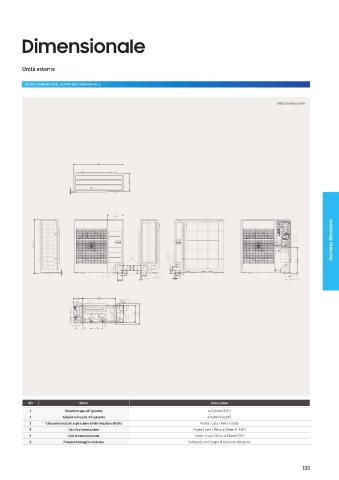

Dimensionale
Unità esterne
AC100/120RXAD*G/EU - AC090/100/120MXAD*H/EU
Unità di misura: mm
Gamma Standard
NO Nome Descrizione
1 Tubazione gas refrigerante ø 9,52mm (3/8’’)
2 Tubazione liquido refrigerante ø 15,88mm (5/8’’)
3 Tubazione forata di aspirazione ad eliminazione diretta Fronte / Lato / Retro / Sotto
4 Cavi di alimentazione Fronte / Lato / Retro, ø 34mm (1-3/8’’)
5 Cavi di comunicazione Fronte / Lato / Retro, ø 22mm (7/8’’)
6 Foro per drenaggio condensa Collegarsi con il tappo di scarico in dotazione
131
